继电器控制器
继电器控制器操作说明
供电电压5V
1、模式选择。

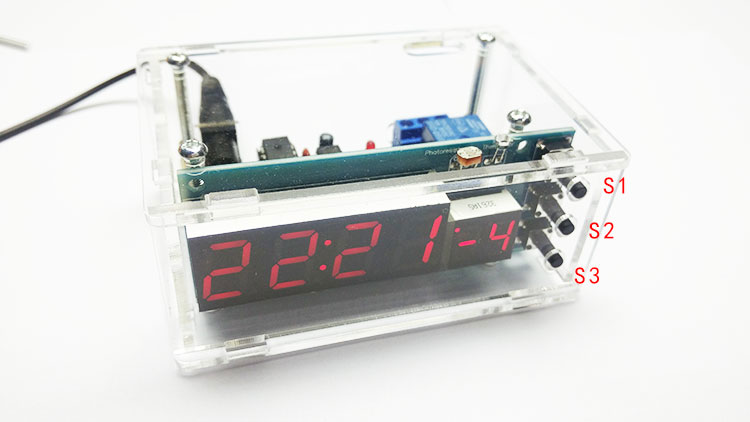

同时按住S1\S2两个按键，然后插入电源（5V）。松开按键，显示P-00、P-01、P-02、P-03。
提供按S1或S2选择需要的模式，然后按S3键确定。切换模式时需要再次断电，再重复说明的操作选择需要的模式。P-00：10路定时模式；P-01：倒计时模式；P-02：温度控制模式；P-03：光线控制模式。
2、时间设置：进入P-03模式设置。
按S3按键（设置光控模式下继电器闭合时间），第2位、第3位、第4位数码管闪烁，按S1或S2设时间，例如继电器闭合5个小时，调到300，即300分钟；
再按S3按键（保存），显示 - - - -；
再按S3按键（设置年），第3位和第4位数码管闪烁，按S1或S2设置年，例如2017，即调到17；
再按S3按键（设置月），第1位和第2位数码管闪烁，按S1或S2设置月，例如9月，即调到09；
再按S3按键（设置日），第3位和第4位数码管闪烁，按S1或S2设置日，例如15日，即调到15；
两位小数码管显示的是星期（星期自动显示的，无需调整）
再按S3按键（设置时），第1位和第2位数码管闪烁，按S1或S2设置时，例如19时，即调到19；
再按S3按键（设置分），第3位和第4位数码管闪烁，按S1或S2设置分，例如30分，即调到30；
再按S3按键（设置秒），小数码管闪烁，按S1或S2设置秒，例如00秒，即调到00；
再按S3按键（设置完成），显示当前时间和星期，星期前面有一个小点，表示当前是光控模式，区别于10定时器模式。
3、P-03：光线控制模式。
此模式下继电器受光线控制，通过光敏电阻感知环境光线控制继电器的闭合，例如广告灯的控制，白天光线强，继电器不闭合，晚上光线弱，继电器闭合，点亮广告灯。
继电器电器的闭合时间可设置（1-999分钟可调）
4、P-00：10路定时模式。
此模式下，提供设置对应的启动时间控制继电器的闭合和断开，操作方法如下。（需先从P-03模式下设置好时钟）
按S3按键，小数码管显示N0并闪烁（设置第一路继电器），按S1或S2按键点亮N0左上角的小点，小点亮表示该路继电器打开，小点灭表示该路继电器关闭。
再按S3按键，时闪烁，按S1或S2按键调整时，例如调到09。
再按S3按键，分闪烁，按S1或S2按键调整分，例如调到10。
再按S3按键，显示000并闪烁，按S1或S2按键调继电器闭合时间（1-999分钟），例如调到5。
此时已经设置好第1路继电器的控制时间（上午9点10分继电器闭合，闭合5分钟后断开）
再按S3按键，小数码管显示N1并闪烁，表示进入下一可以时间的设置，重复上面的操作从N0-N9设置完成（说明：必须全部设置完成10路才能保存设置的数值）
5、P-01：倒计时模式。
此模式下，可以通过倒计时功能控制继电器闭合，最大倒计99时99分99秒。例如：2分钟20秒后继电器闭合。操作方法如下。
按S3按键，时数码管闪烁，按S1或S2按键，调整时。我们调到00。
再按S3按键，分数码管闪烁，按S1或S2按键，调整分。我们调到02。
再按S3按键，秒数码管闪烁，按S1或S2按键，调整秒。我们调到20。
再按S3按键，数码管显示倒计时时间。
再按S3按键，开始倒计时。（最后10秒数码管闪烁，到00时00分00秒后，继电器闭合）
6、P-02：温度控制模式。
此模式下，可以通过温度控制继电器的闭合，第1、2位数码管显示的是低温值，第3、4位数码管显示的是低温值，小数码管显示的是当前温度。
当温度低于低温值或高于高温值时，继电器闭合；当温度高于低温值低于高温值时，继电器断开；
温度设置：按S3数码管闪烁，再按S1或S2设置温度。
