8路抢答器安装图解

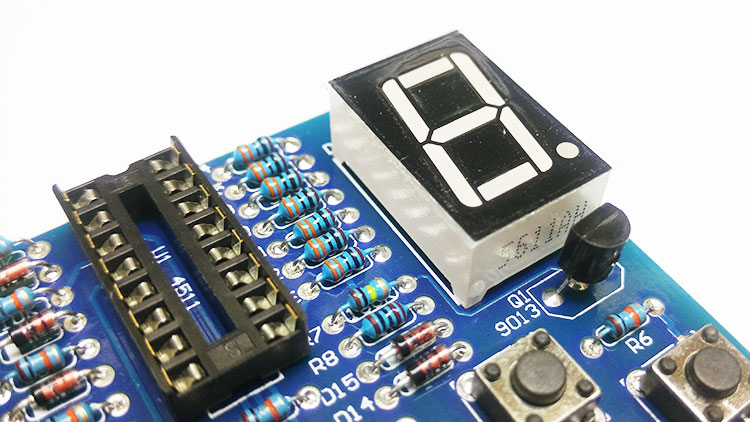

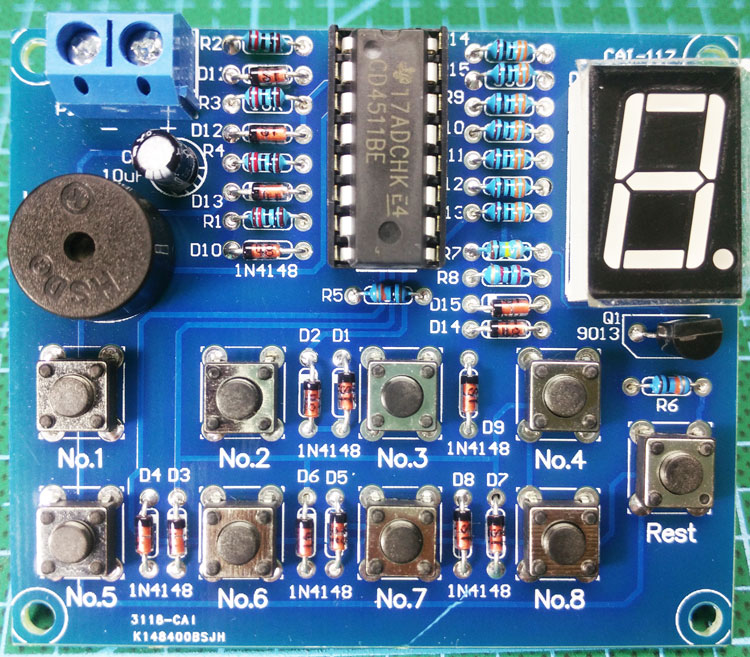

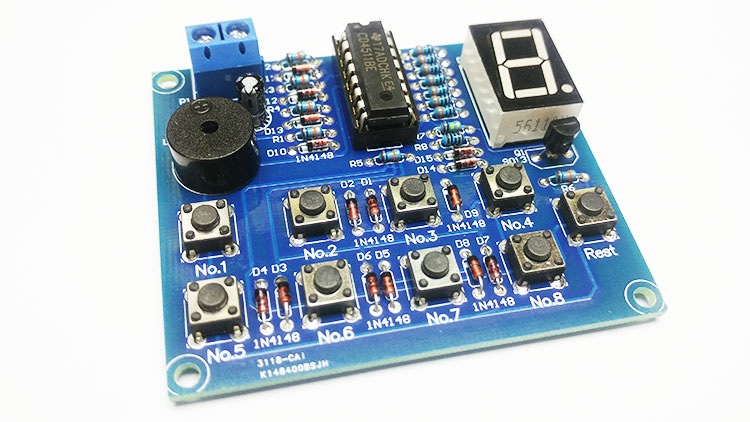

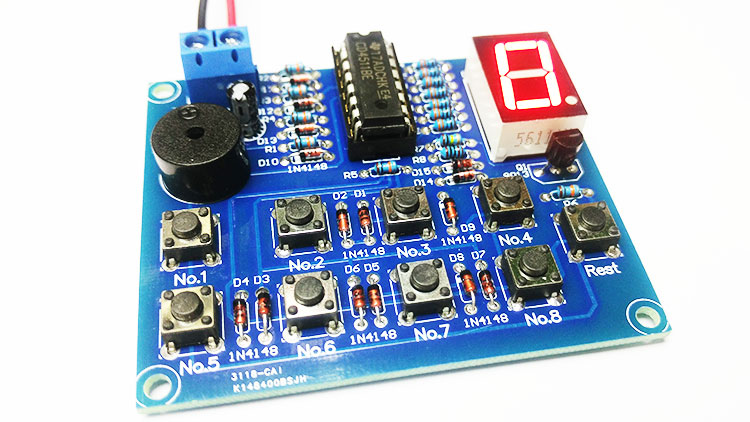

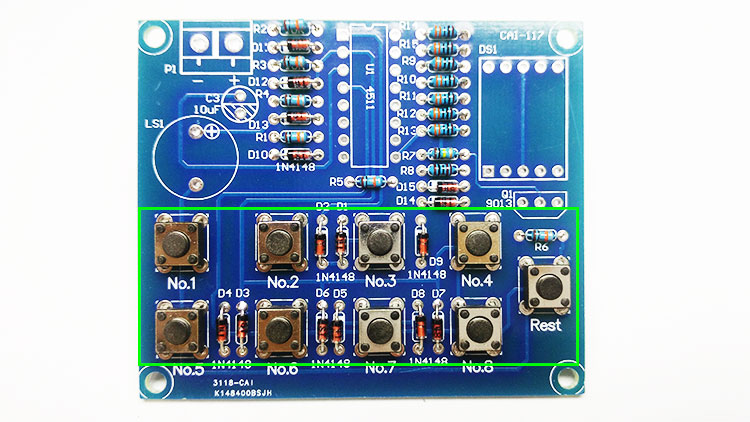

安装好的图

一、工作原理：
当抢答键都未按下时，因为CD4511的BCD码输入端都有接地电阻（10K），所以BCD码的输入端为“0000”，则CD4511的输出端A(13脚)B（12脚）C（11脚）D（10脚）E（9脚）F（15脚）均为高电平，G（14脚）为低电平。数码管显示0，通过对0-9这10个数字的分析（参考锁存优先功能）可以知，只当数字为0时，才出现d为高电平，而D为低电平，这时Q1导通，D14、D15的阳极均为低电平，使CD4511的第5脚（即LE端）为低电平“0”，这种状态下，CD4511没有锁存而允许BCD码输入。在抢答准备阶段，主持人会按复位键，数显为“0”态，正是这种情况下，抢答开始，当S1-S8任一键按下时，CD4511的输出端D(10脚)为低电平或输出端G（14脚）为高电平，这两种状态必有一个存在或都存在，迫使CD4511的第5脚（即LE端）由0到1，反映抢答键信号的BCD码允许输入，并使CD4511的ABCDEFG七个输出锁存保持在LE为0时输入的BCD码的显示状态。例如S1按下，数码管应显示1，此时仅E（9脚）F（15脚）为高电平，而D(10脚)为低电平，此时三极管Q1的基极亦为低电平，集电极为高电平，经D15加至CD4511第5脚（即LE端），即LE由0状态变为1状态，则在LE为“0”时输入给CD4511的第一个BCD码数据被判定优先而锁存，所以数码管显示对应S1送来的信号是1，S1之后的任一按键信号都不显示。为了进行下一题的抢答，主持人需要按下复位键S9，清除锁存器内的数值，数显先是熄灭一下，再复显“0”状态，此后若S5键第一个按下，这时应立即显“5”。每当按一下一次开关，都使D10-D13二极管导通使得蜂鸣器发声。

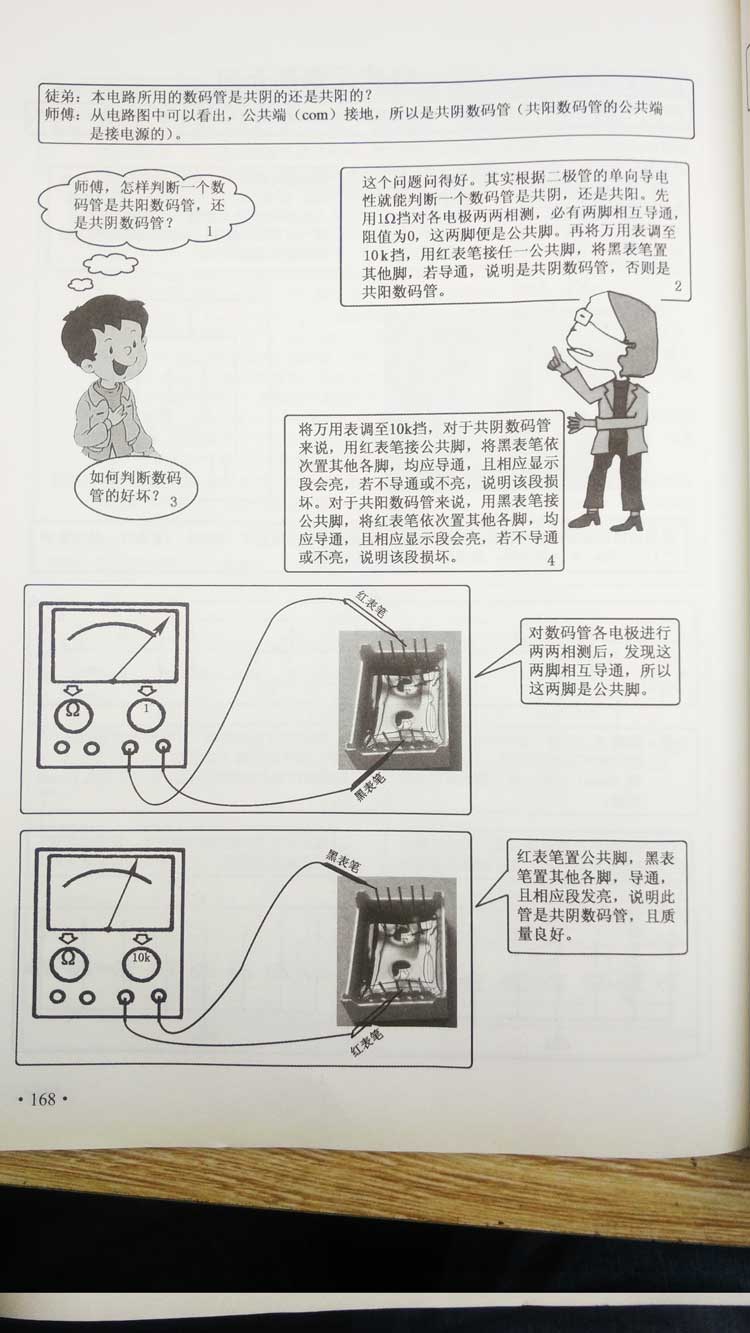

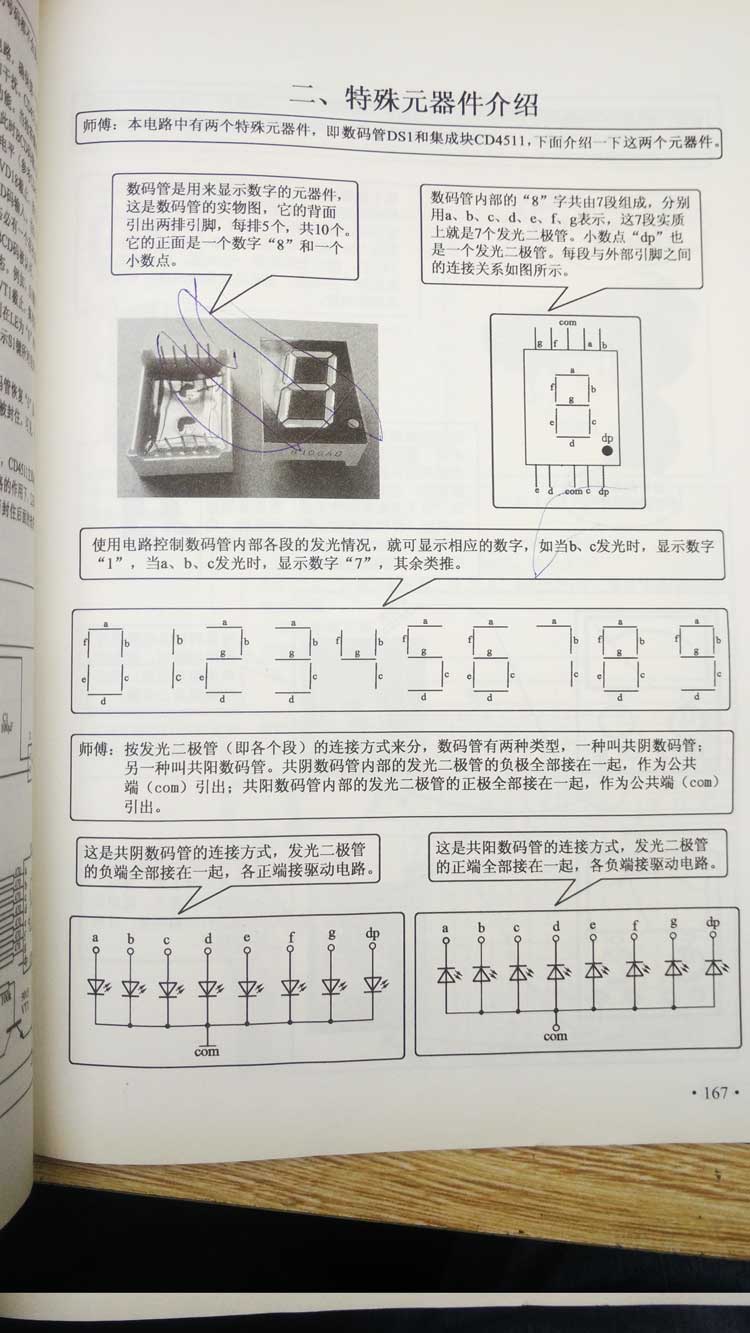

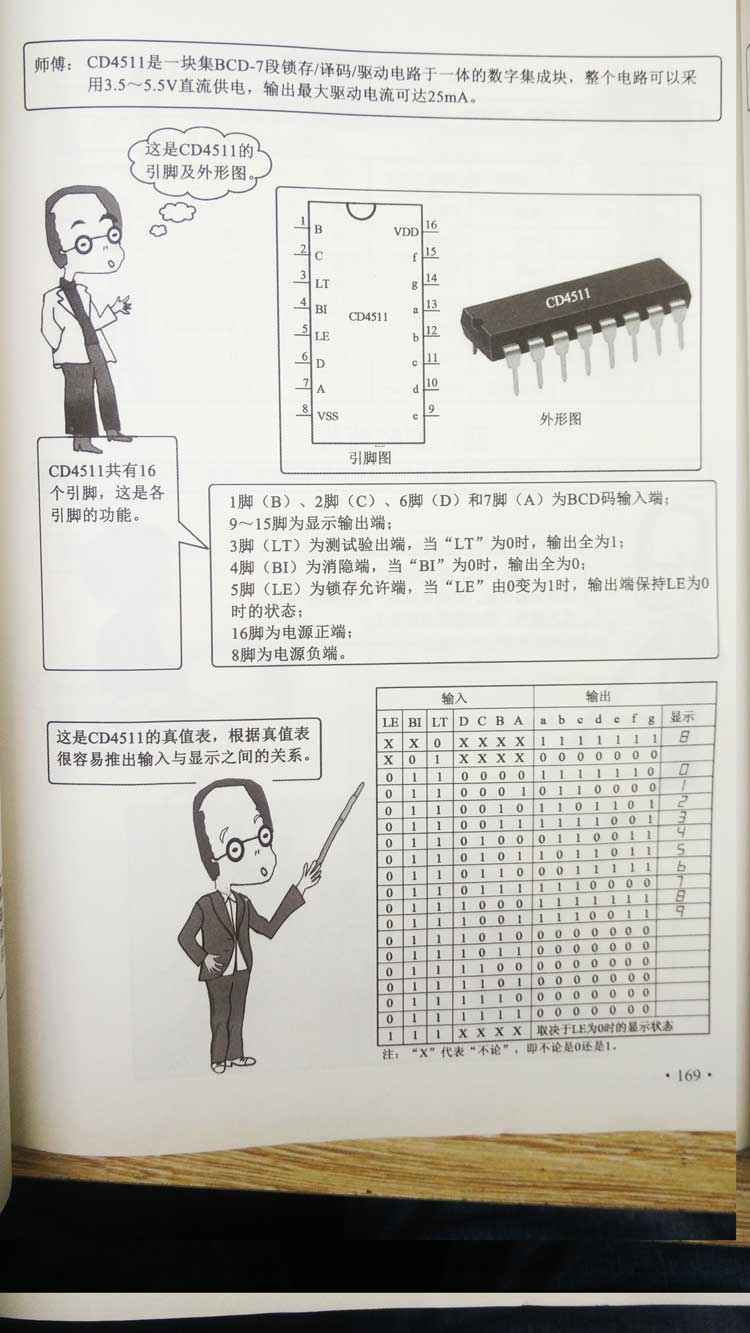

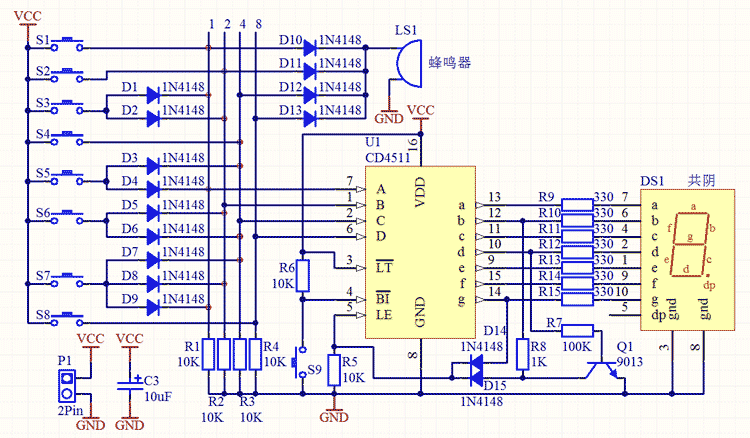

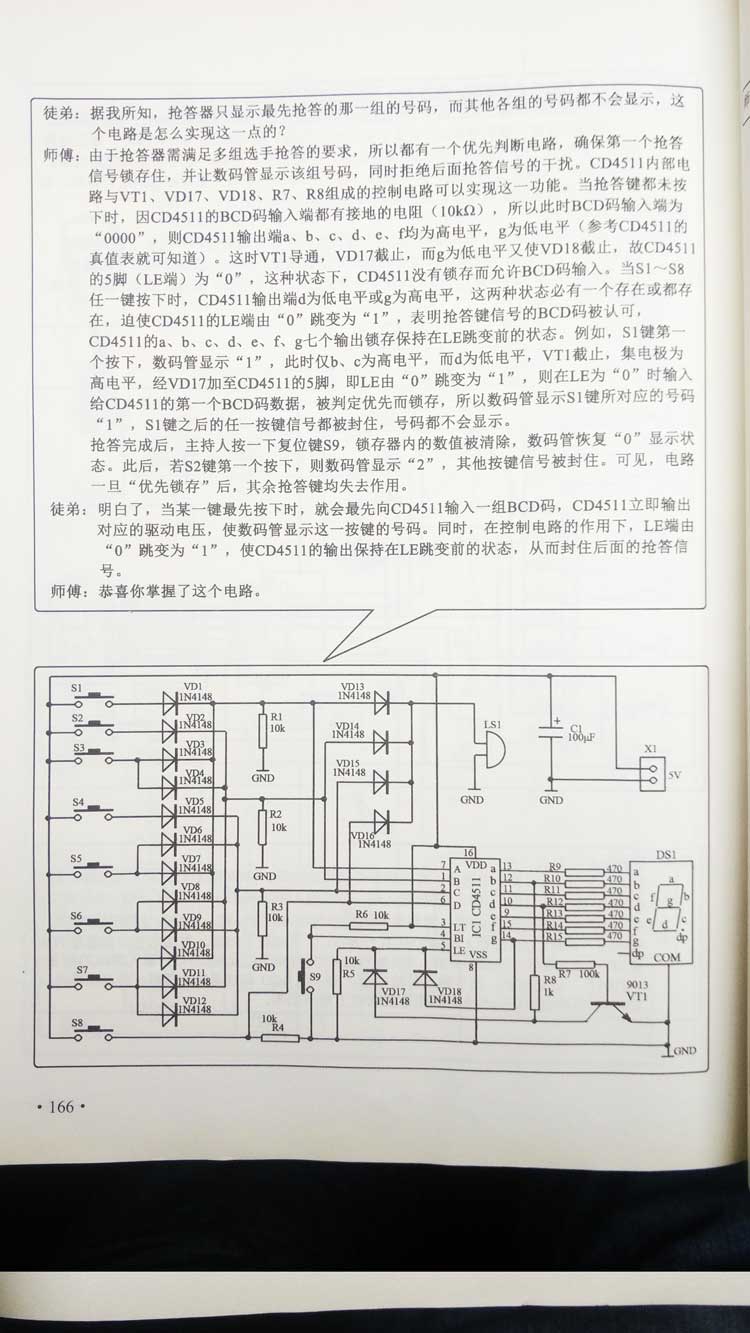

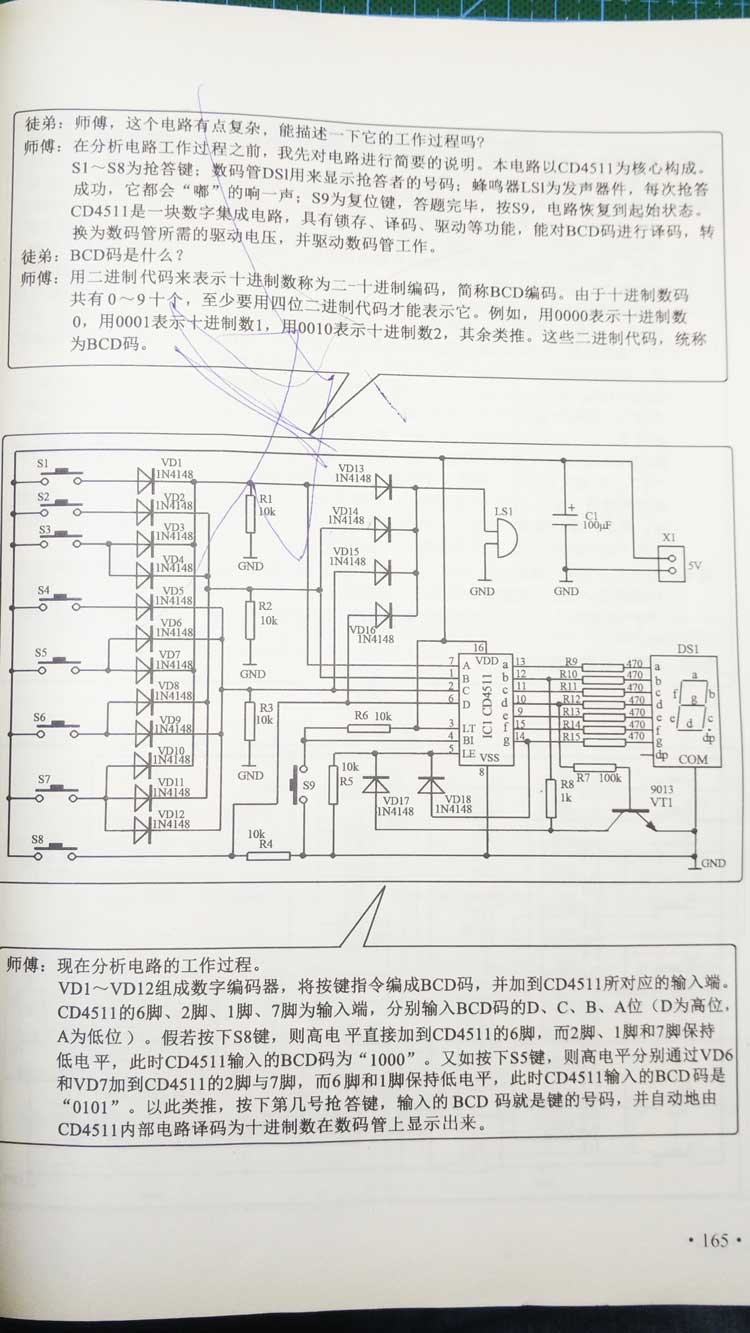

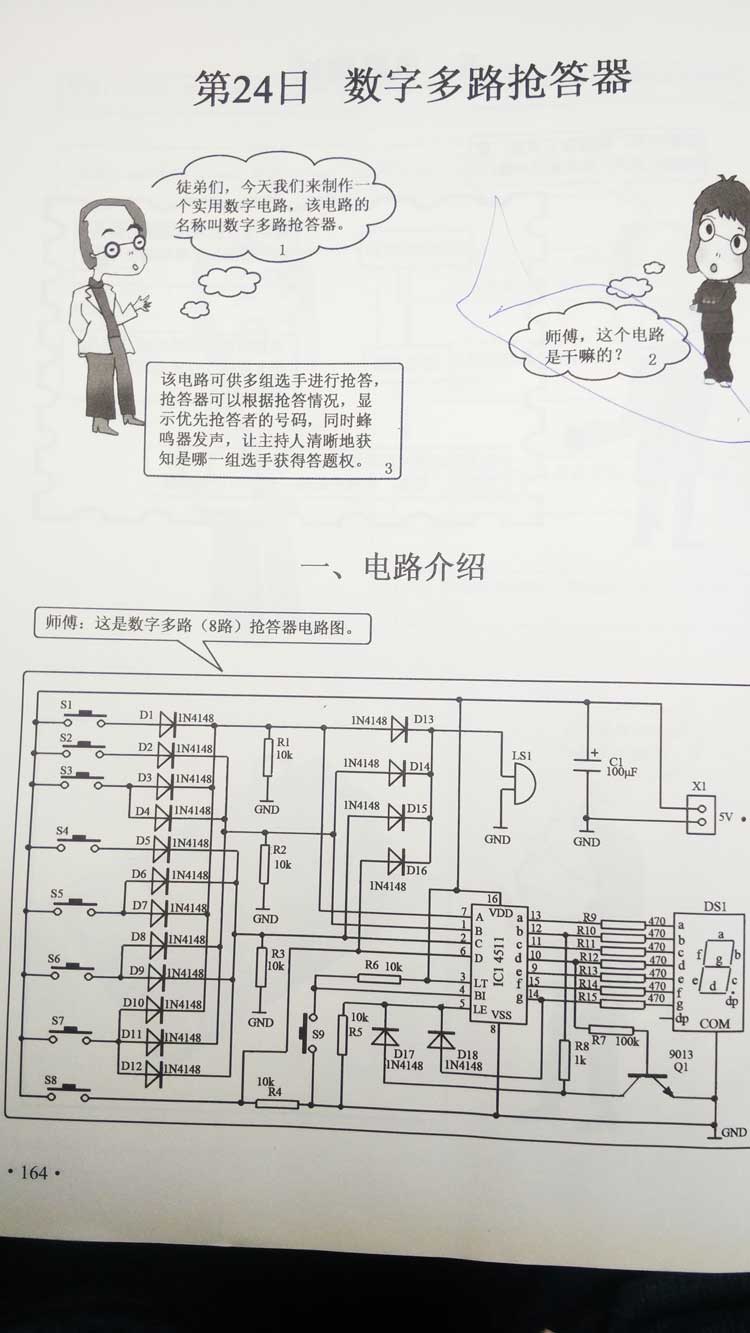

二、电路原理图：

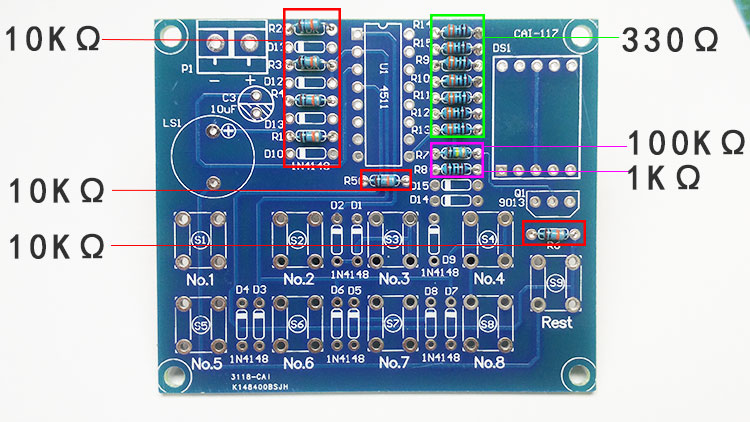

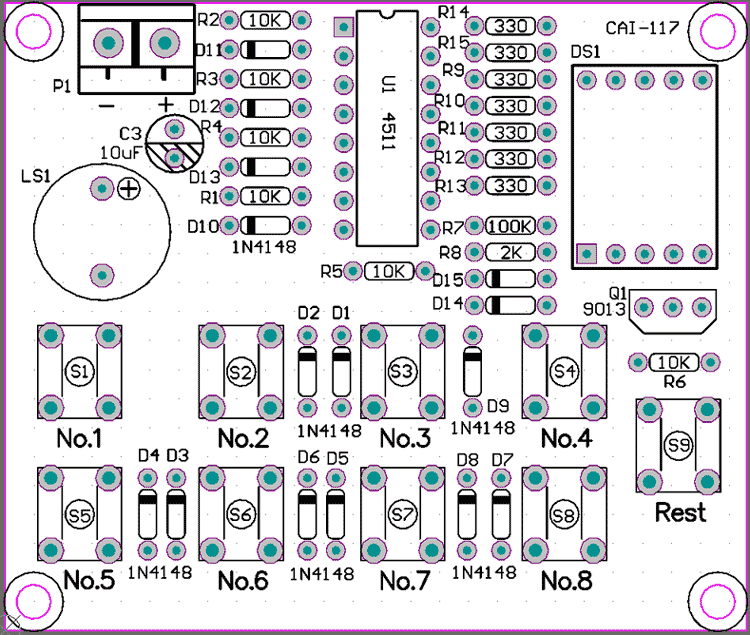

元件布局图

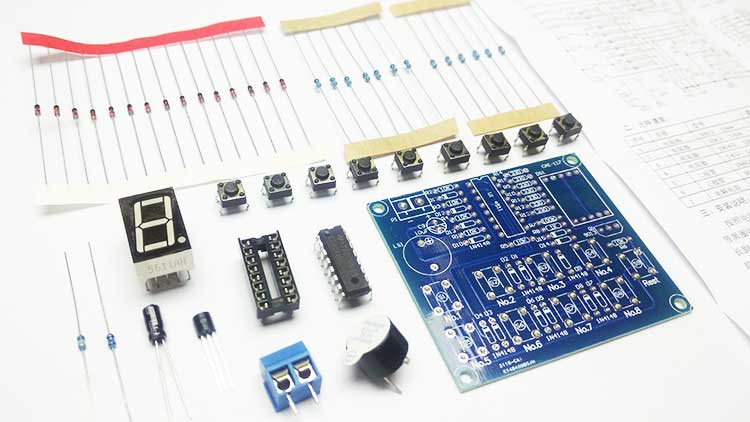

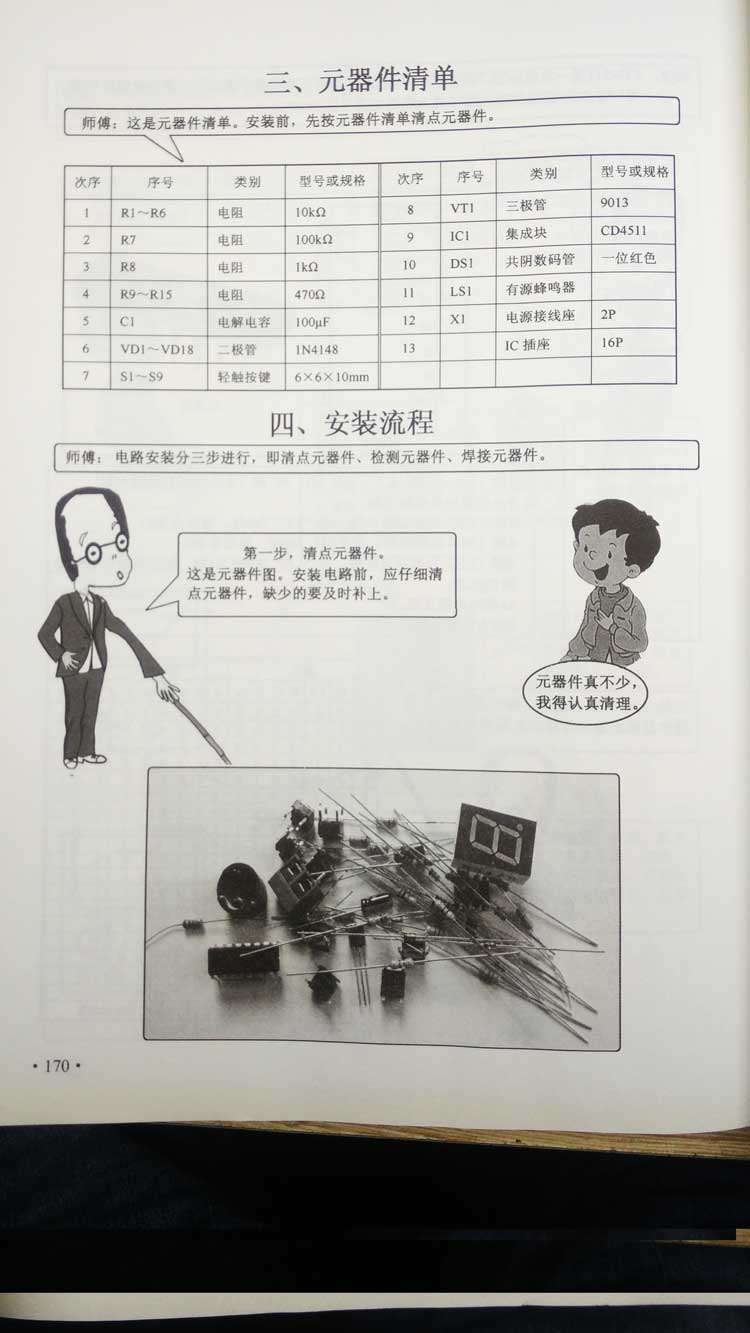

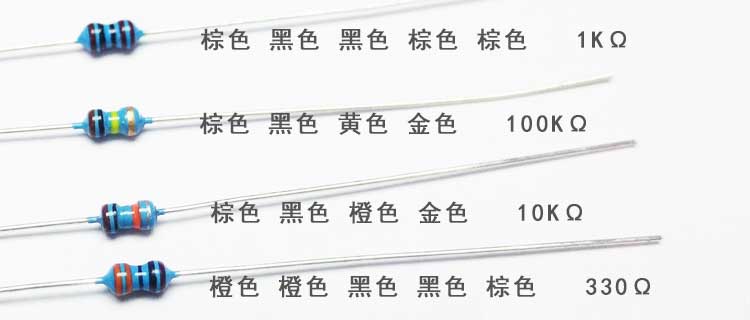

三、元件清单：

序号	名称	型号	数量	序号	名称	型号	数量
1	电阻器	330Ω? 1/6W	7	8	蜂鸣器	5V有源蜂鸣器	1
2	电阻器	10KΩ? 1/6W	6	9	端子	2P接线端子	1
3	电阻器	100 KΩ? 1/6W	1	10	数码管	1位0.56寸共阳红色数码管	1
4	电阻器	1 KΩ? 1/6W	1	11	IC座	16P管座	1
5	二极管	1N4148	15	12	IC	CD4511? DIP16	1
6	三极管	9013	1	13	轻触开关	665轻触开关	9
7	电解电容	10UF/25V? 4*7	1	14	电路板	5.5cm*6.5cm? （CAI-117）

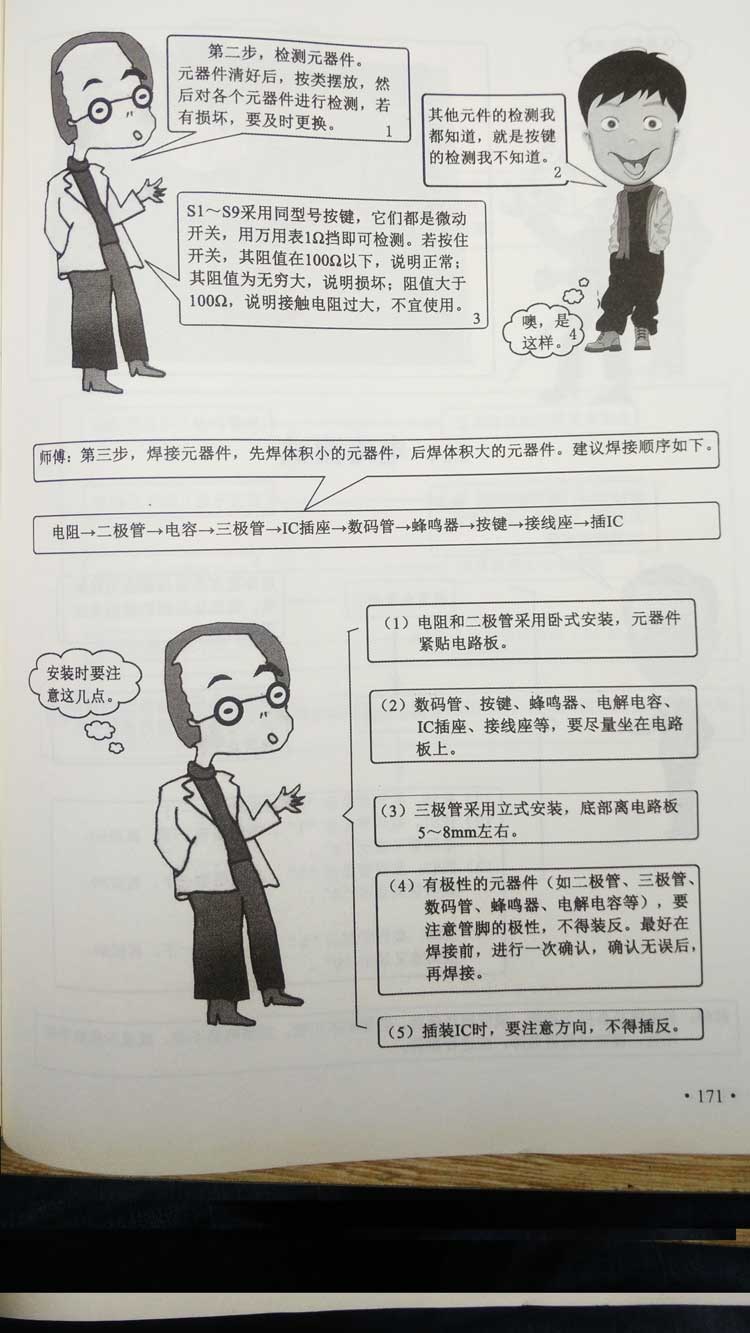

四、安装说明：

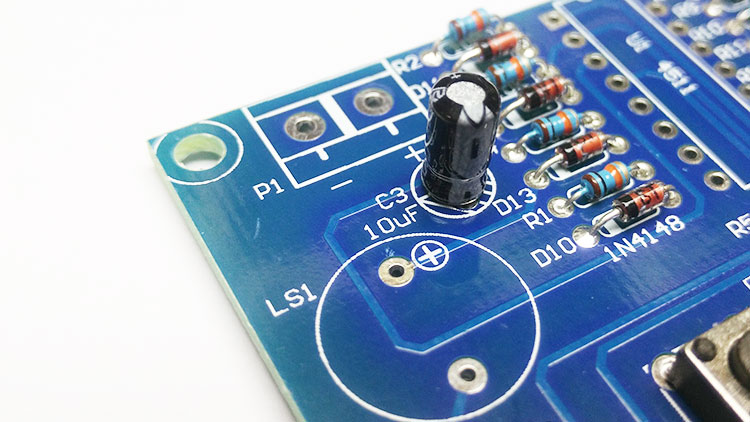

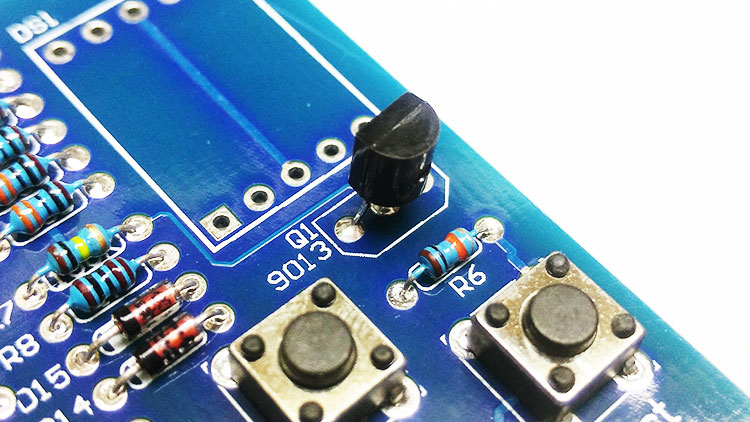

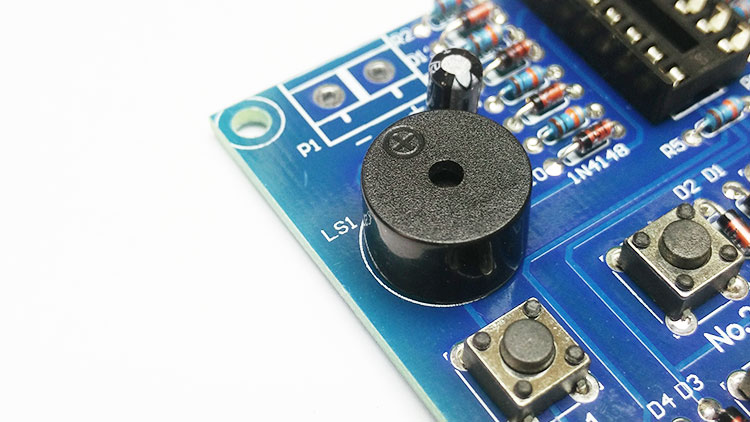

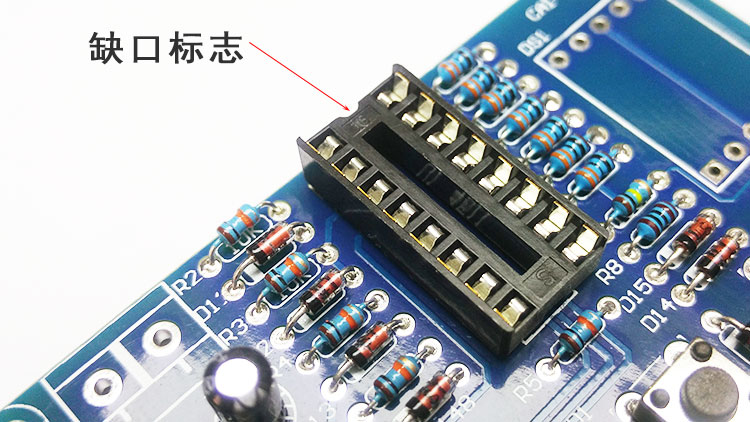

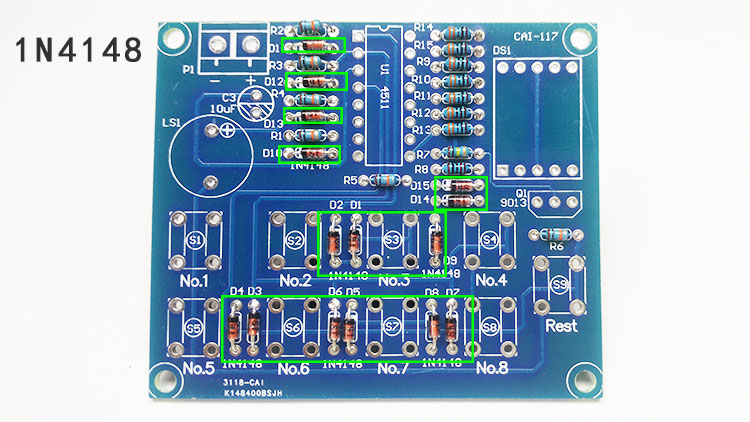

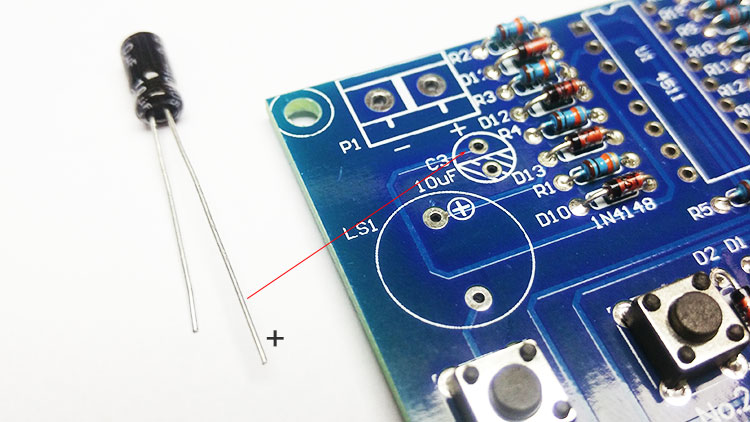

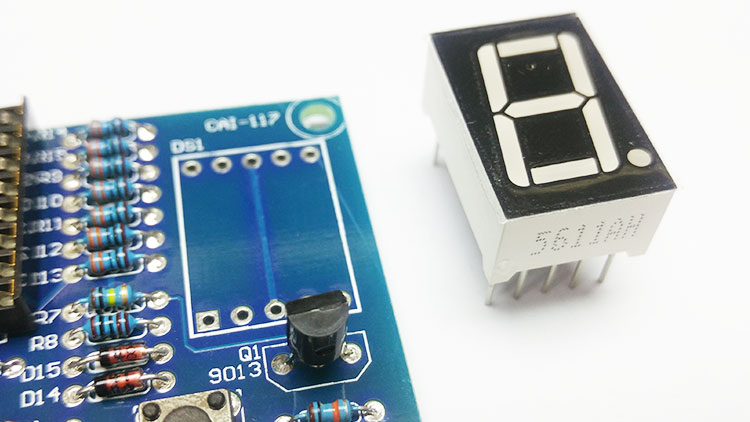

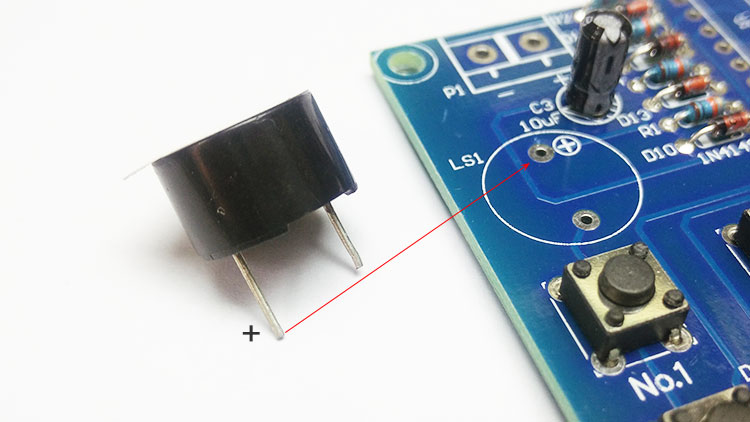

按照电路板上标的元件型号入座，先从安装矮的元器件再安装高的元器件，1N4148有正负方向，二极管上带黑圈的位置对应电路板上带白色标志的位置，蜂鸣器的长脚为正极，对应电路板上带正的位置，电机电容的长脚为正极，对应电路板上不带阴影的位置，带阴影的位置为负极，IC座和IC上面有一个缺口位置，安装时将缺口位置对着电路板上带缺口标志的位置。

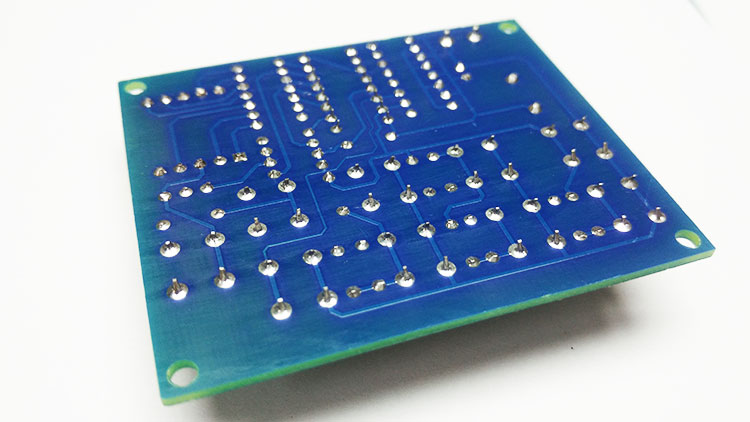

所有元件必须焊接良好，两个焊点之间不能出现搭锡现象，元件引脚要剪短。

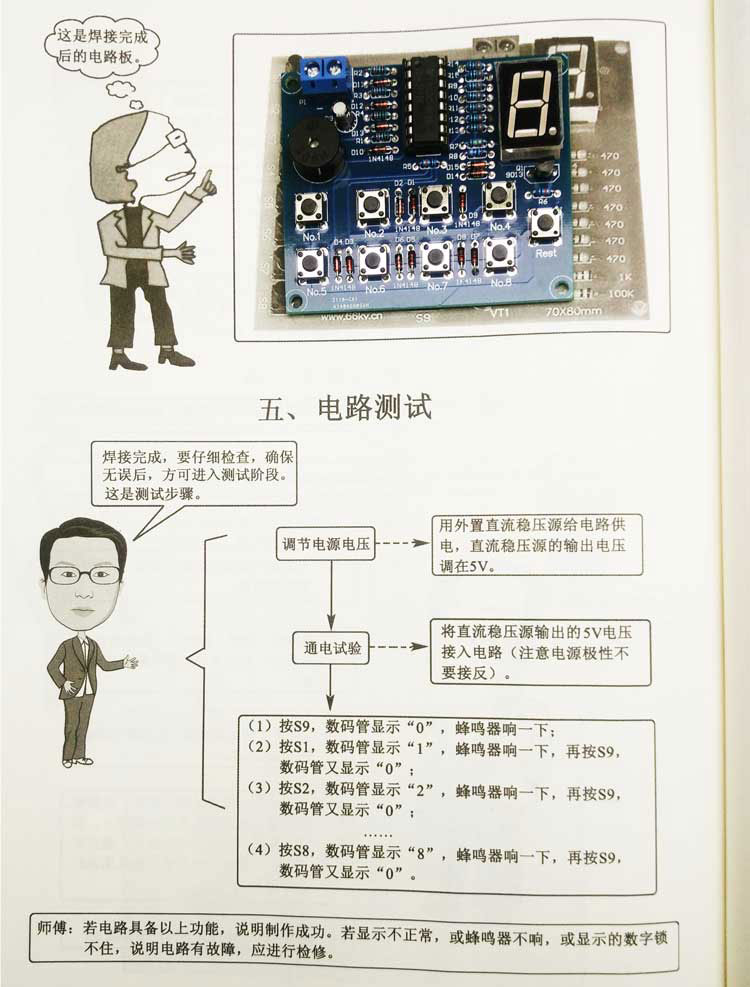

安装完后可以通电测试，供电电压是5V。

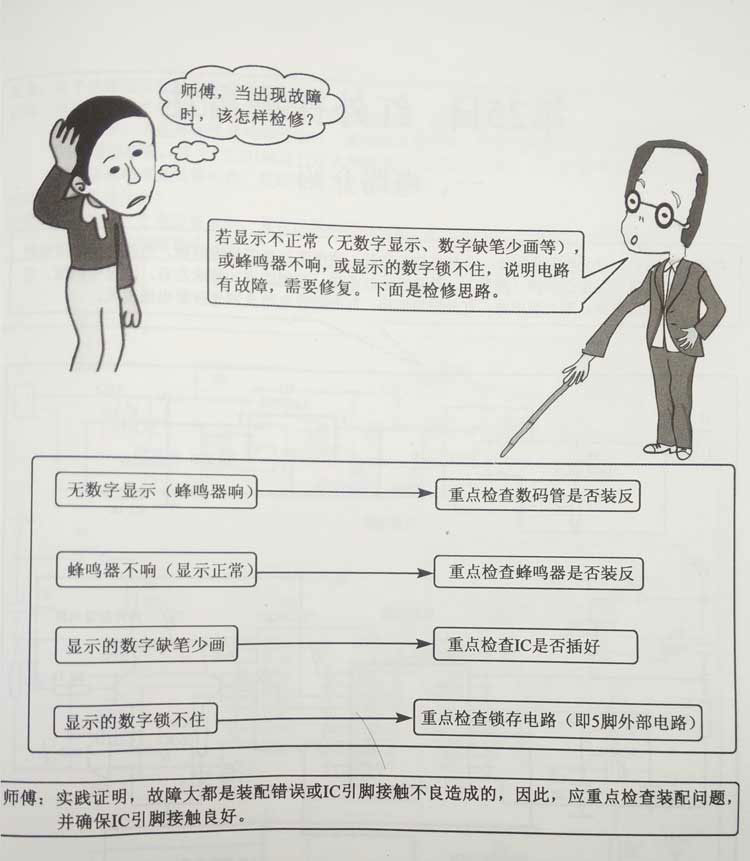

五、故障排除
无数字显示，蜂鸣器有响：检查数码管是否装反，检查数码管的焊接。
蜂鸣器不响，显示正常：检查蜂鸣器是否装反。
显示去笔画：检查IC的是否插好，检查数码管是否有虚焊。
显示的数字不锁存：检查电阻R7、R8；三极管Q1；二极管D14、D15。
