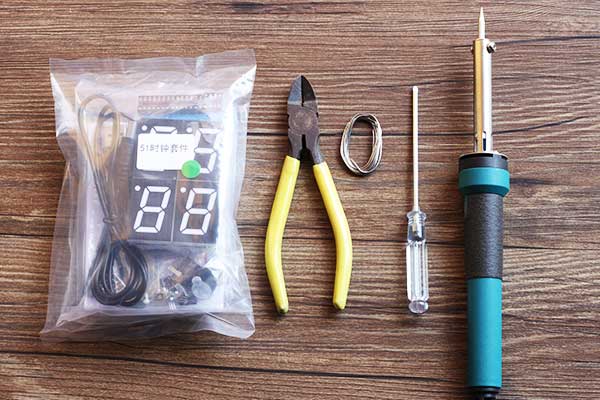

需要的安装工具

电烙铁:选用30W-40W的;

焊锡丝:选用直径0.8-1.2之间的优质焊锡丝,焊锡丝没有选好,对焊点有很大的影响,不好的焊锡熔点高,电烙铁很难熔化。

斜口钳:将安装好的元件多余的管脚剪掉。

起子:安装外壳用。

其他工具有:剪刀或小刀(可以剪掉多余的数码管贴膜);万用表(方便进行故障检测和元件检测);烙铁架(方便放置电烙铁)

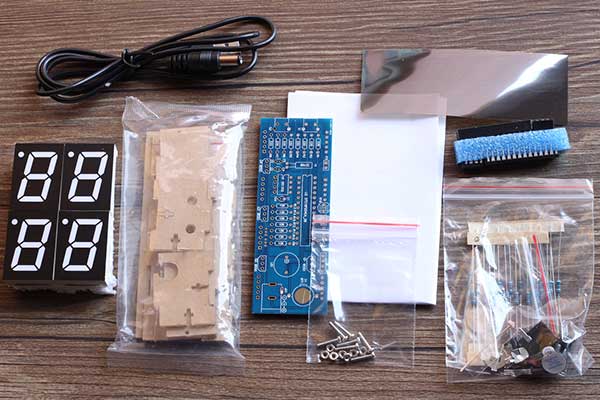

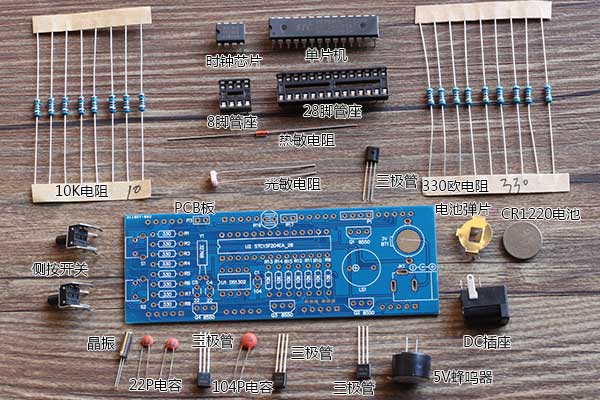

全套的时钟散件,包含数码管,亚克力外壳,PCB板,说明书,芯片及管座,元件包,USB供电线,小螺丝,数码管贴膜,说明书等

元件摆开如图。

电阻器、光敏电阻、热敏电阻、晶振、瓷片电容都没有正负之分的,可以随便的方向焊接。

下面我们就开始来焊接。原则是从矮到高安装,安装一部分焊接一部分检查一部分,再安装下一部分。

安装这7个电阻器,阻值是10K欧姆的,电阻器上的颜色是(棕 黑 黑 红 棕)

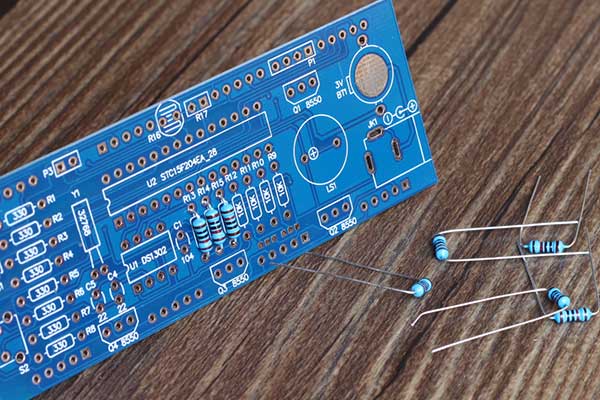

电阻没有正负极之分,先将电阻掰好,插入电路板上的R13 R14 R15 R12 R11 R10 R9这几个位置。

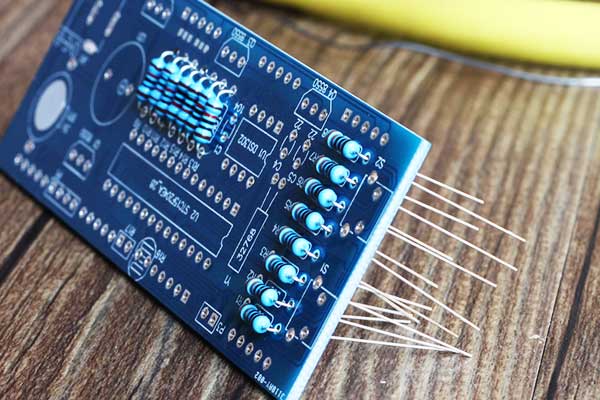

然后将电老板倒过来焊接这一部分电阻。注意尽量不要让管脚往一掰,这样容易同旁边的焊点短路。

用电烙铁将这一部分的元件焊接好,注意焊锡不要太多,因为是双面板,焊接一面就行,不用两面都焊接。

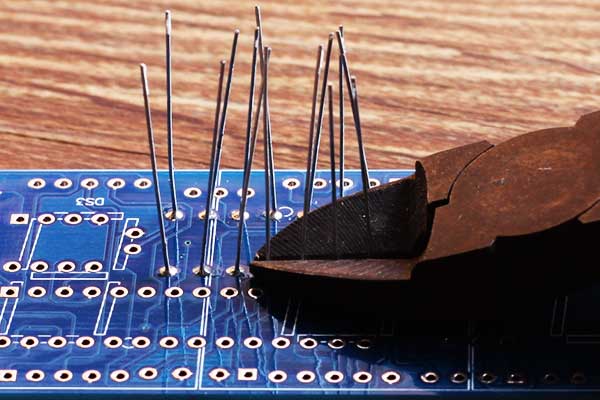

用斜口钳将多余的管脚剪掉

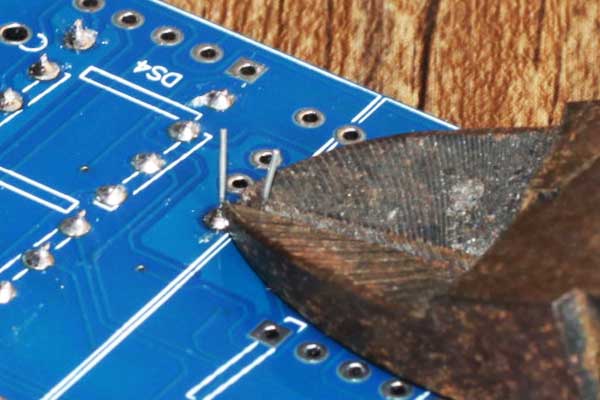

元件引脚尽量剪短,这样就不容易同旁边的焊接碰到导致短路。下面的图就是元件引脚太长。

元件引脚剪得太长容易短路,如上图

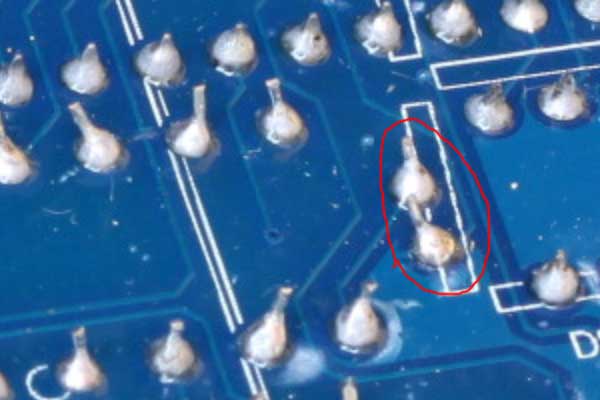

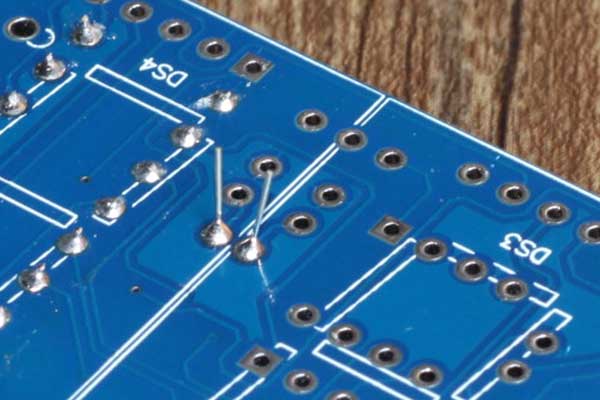

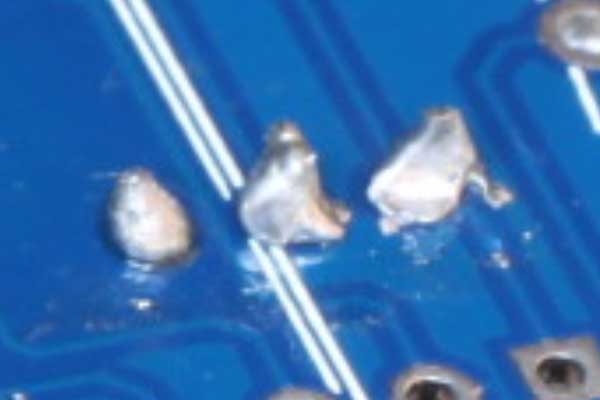

上图:因为焊锡熔点太高,或者电烙铁温度太低(一般是烙铁头上氧化物太多导致温度低),导致焊点不良,这样的焊点最容易出故障。

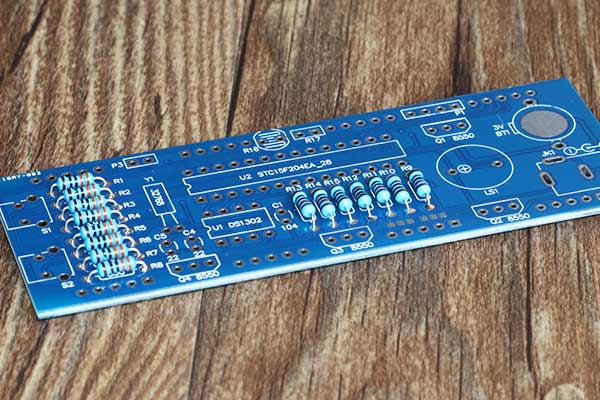

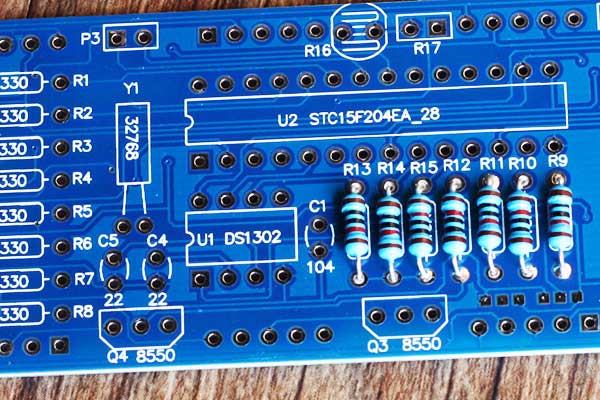

上图是安装好的一排电阻器,套件里的电阻器可能有多一个。

R9 R10 R11 R12 这几个电阻没有焊接好会导致4个数码管不亮

R15没有焊接好, 会导致温度不起作用

R14没有焊接好, 会导致光控不起作用

R13没有焊接好,会导致时钟显示乱码

然后安装下一排电阻。

将330欧姆(橙、橙、黑、黑、棕)的电阻全部装上去,(这一排电阻是控制数码管的亮度的)如果没有焊接好,会导致数码管缺笔断。

用电烙铁将这两排元件焊接好。

用斜口钳将多余的管脚剪掉

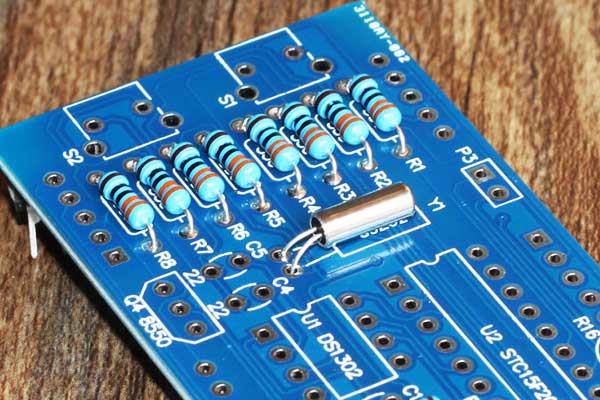

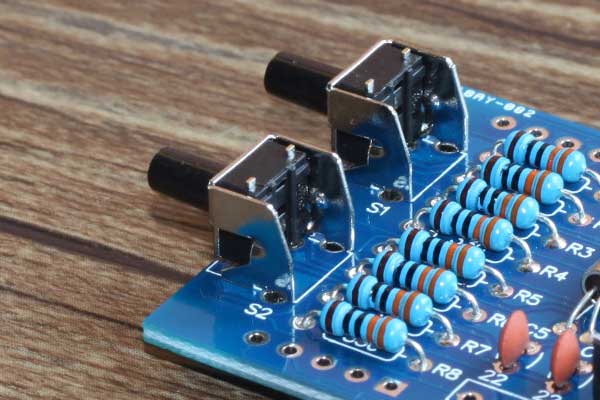

焊接好的两排电阻器

上图是安装晶振,晶振没有分正负极,装在Y1的位置,安装时引脚不能太短,卧倒安装,特别注意焊接时温度不能太高,焊接时间尽量短。

特别注意焊接时温度不能太高,焊接时间尽量短。温度太高容易损坏晶振。

将晶振多余的引脚剪掉

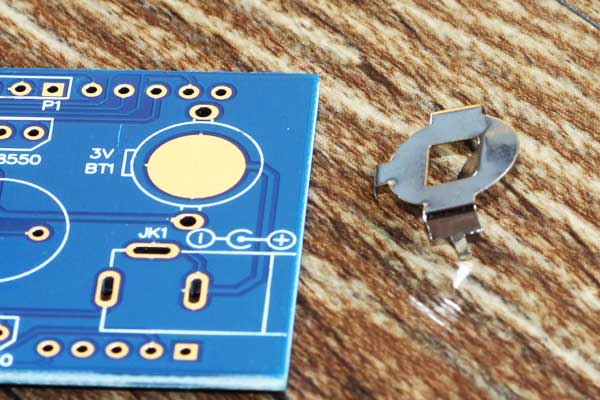

安装电池弹片

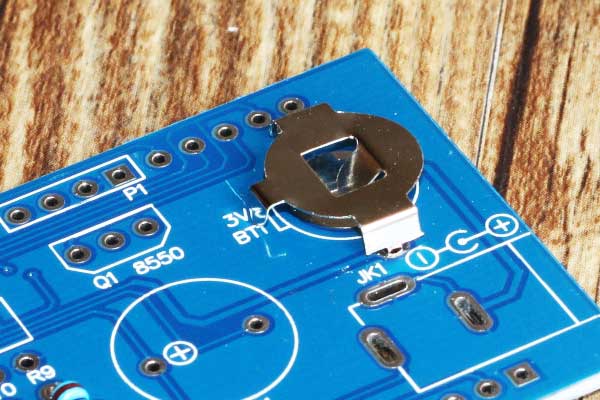

按上图的位置安装,并焊接好,开口朝外,方便装入电池。

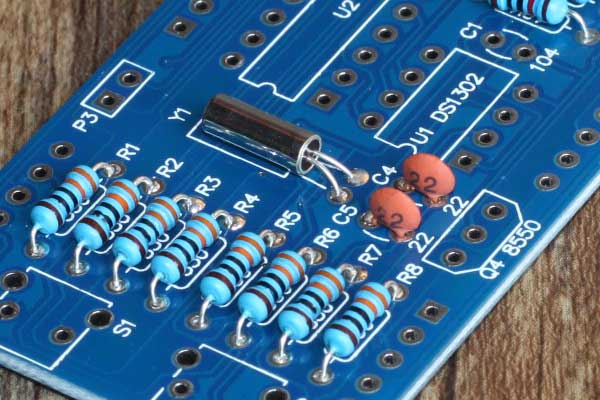

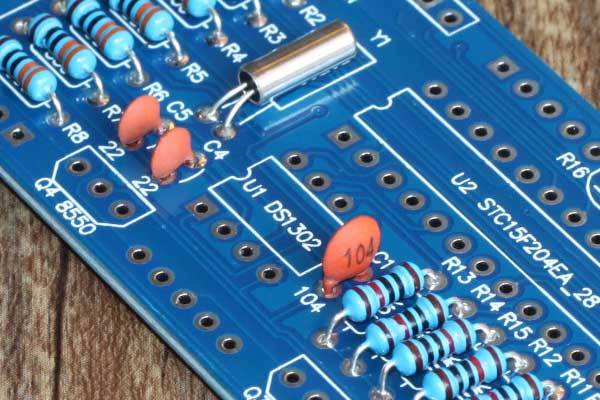

安装22pF的瓷片电容,瓷片电容没有正负极,装在C4 C5的位置。如下图

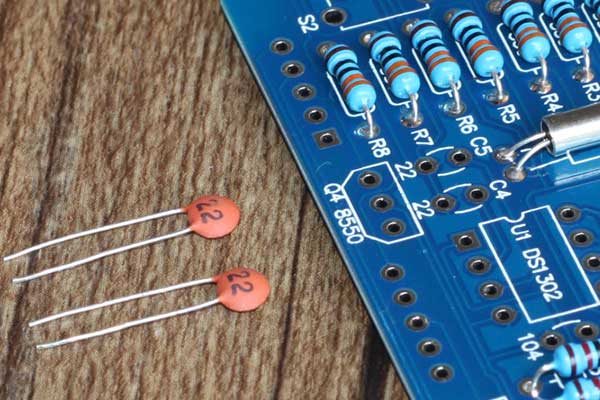

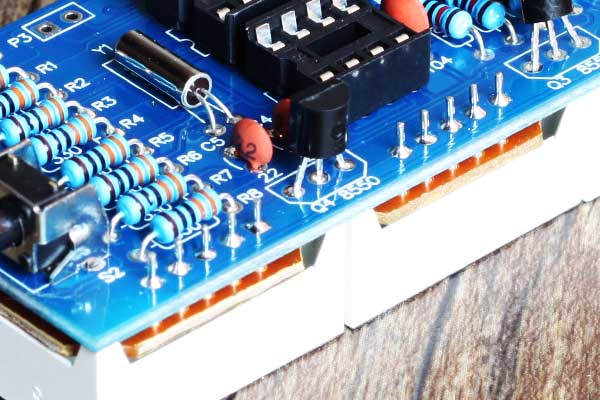

装好的两个瓷片电容

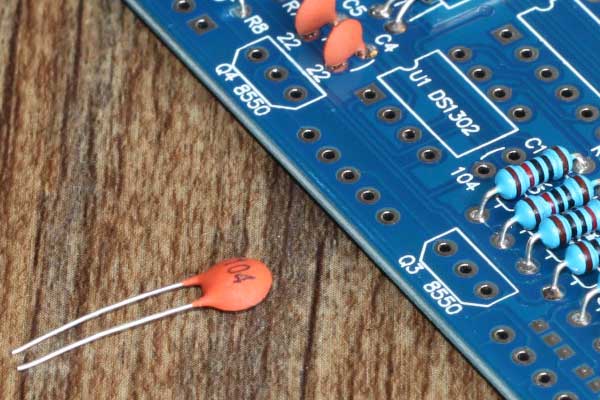

安装104P的瓷片电容,也没有正负极,装在C1位置。

安装好的瓷片电容。

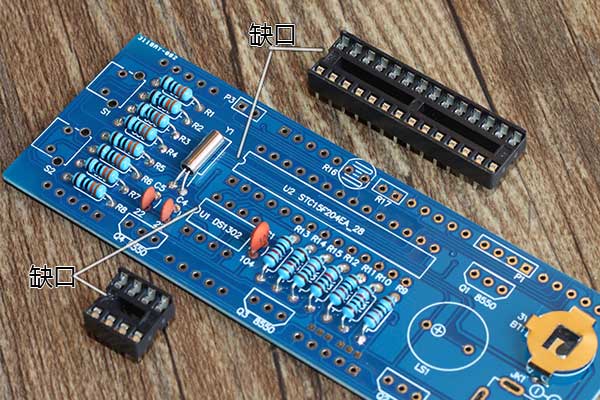

安装芯片管座,一共有两个管座,分别是8脚的和28脚的,上面有一个缺口,管座的缺口对准电路板上的缺口标记。

将管座装上去并焊接好,装管座的目的就是为了分别检测维修,直接拔下芯片就行。如果我们直接将芯片焊接在电路板上,万一焊错了就不好拆开。

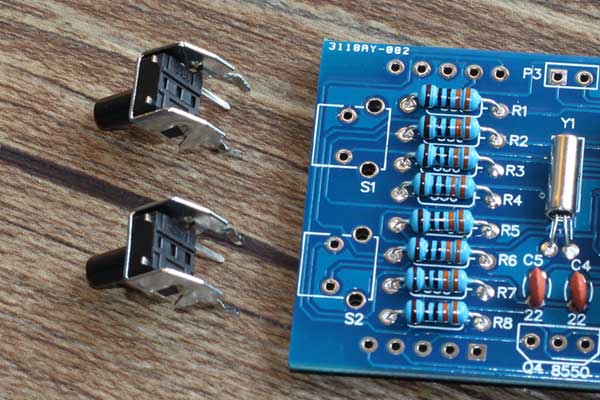

安装侧按开关,如上图。开关一共有4个脚,其实只有中间两个脚起作用,可以用万用表测量一下中间两个脚,按下开关时两个脚是接通的,松开则断开。边上两个脚在电路中是没有作用的,只是起一个规定作用。

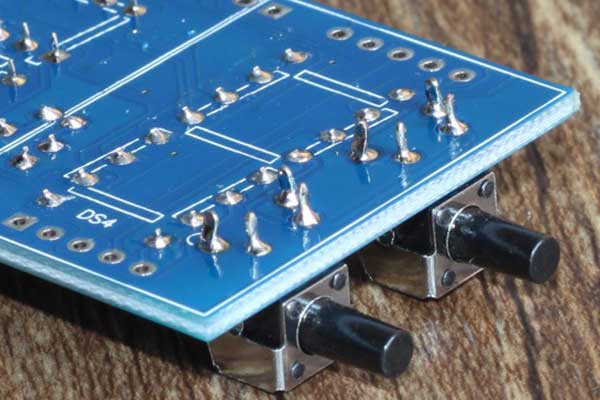

安装好的侧按开关

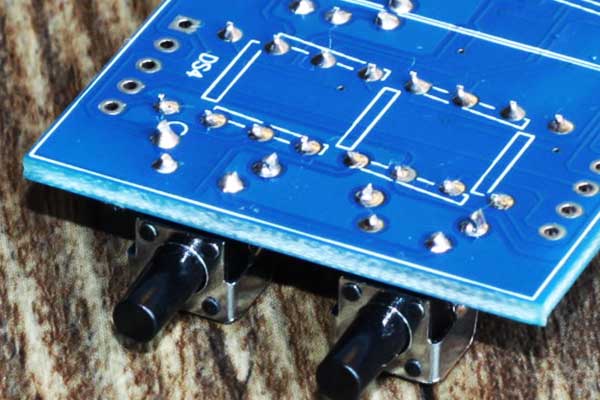

4个脚都要焊接上,注意焊接要良好,不能短路,也不能虚焊。

将多余的引脚剪掉,这样就不会顶住数码管。

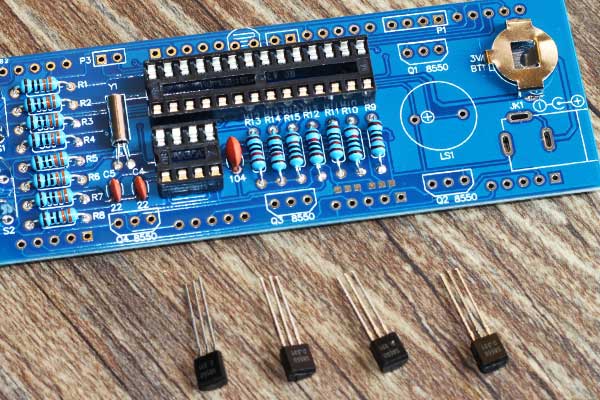

安装S8550三极管,这4个三极管分别控制4个数码管,分别安装在Q1 Q2 Q3 Q4这几个位置

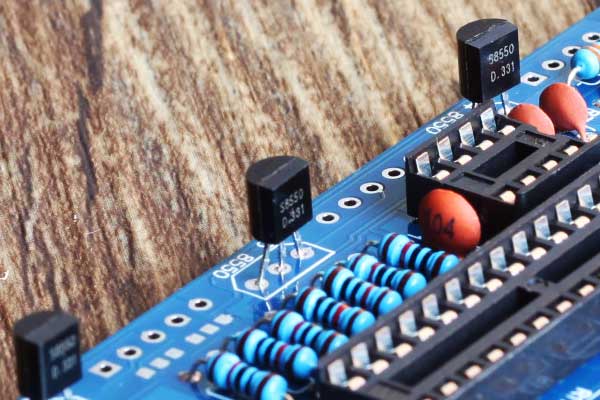

将三极管按上图的位置安装,管脚高度控制在5-8mm左右,三极管的半圆处对着电路板上的梯形图案位置,如下图。

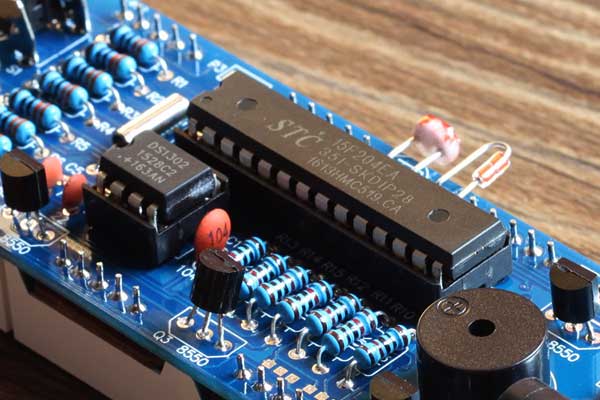

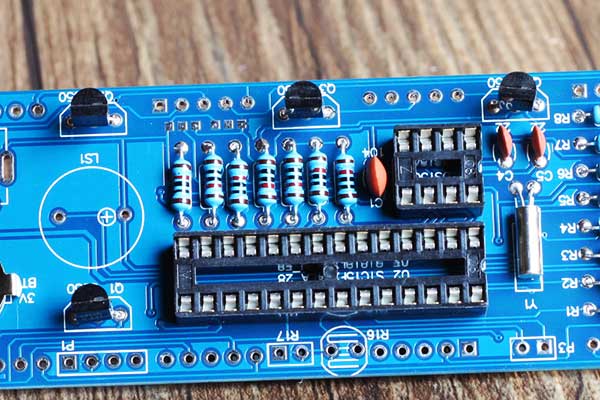

安装好的4个三极管,特别注意三极管的方向,不能装错。

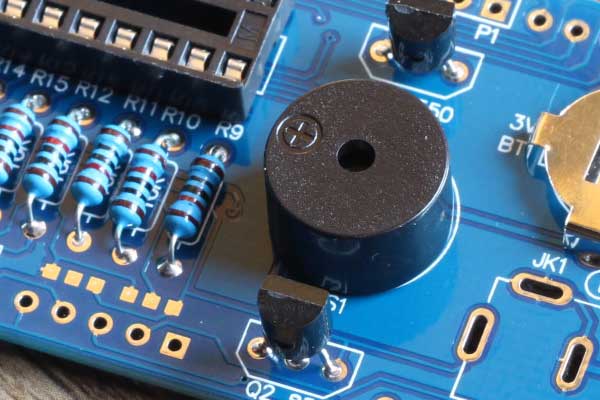

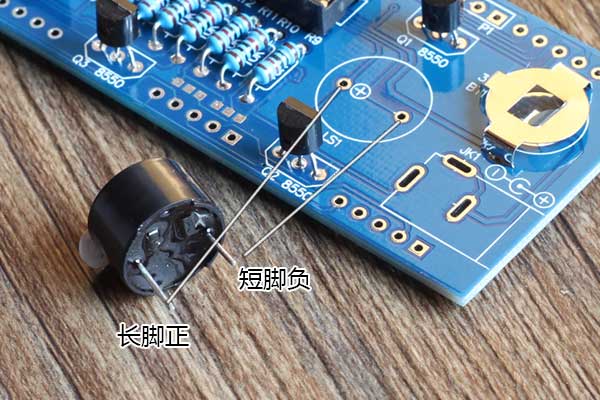

安装蜂鸣器,蜂鸣器的长脚是正极,短脚是负极,正极对着电路板上标有+的位置安装,这是5V有源蜂鸣器,直接给正负极通上5V的电,蜂鸣器便会响。

安装好的蜂鸣器,可以将上面的帖纸撕掉,方便出声。

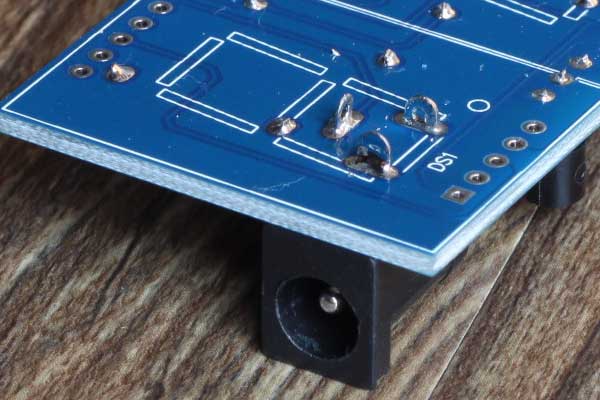

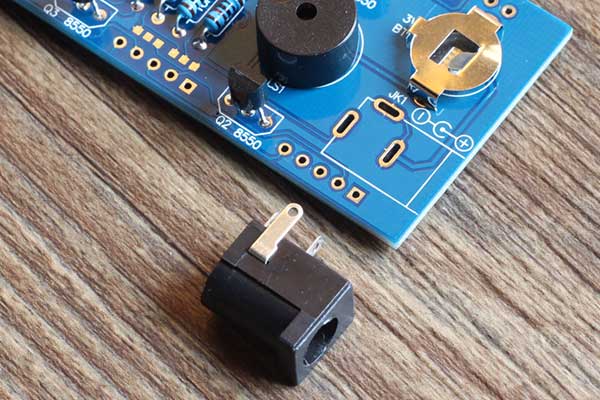

安装供电DC插座。

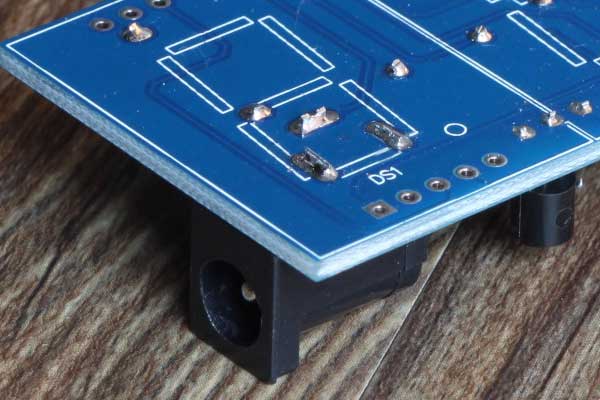

焊接好DC插座

将多余的脚剪掉,这样就不会顶住数码管

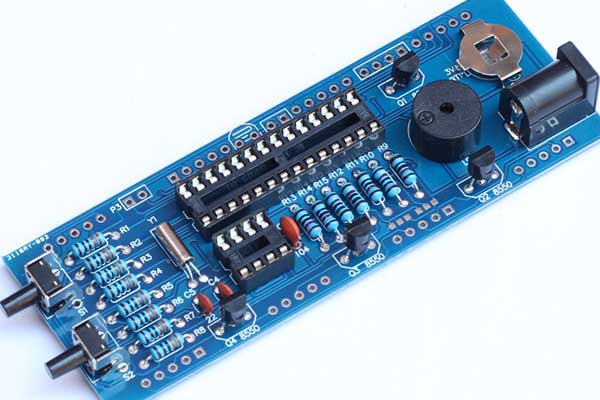

基本的意见安装完毕,并检查一下元件有没有安装错误,

检查所有的焊点有没有焊接良好,

有没有出现短路、漏焊、虚焊等现象

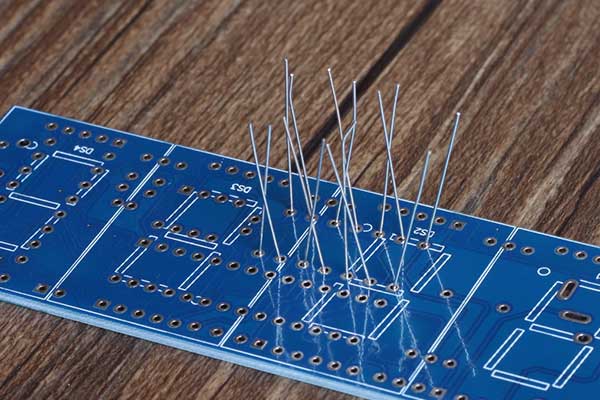

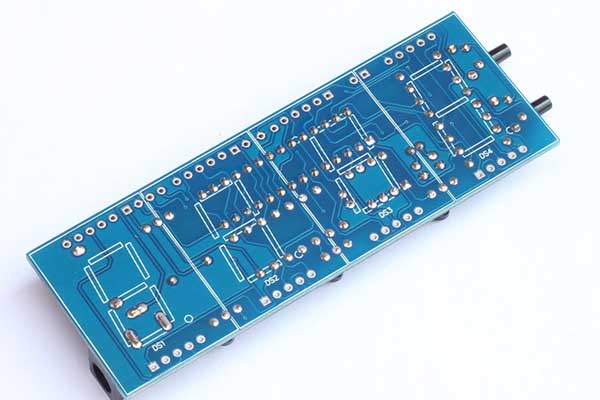

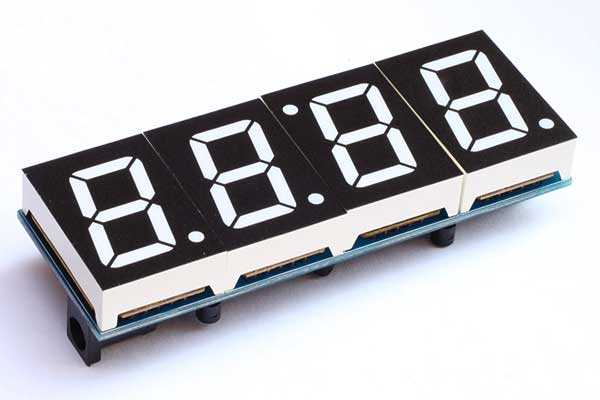

确定没有错误后安装数码管,电路板上画有数码管位置和数码管小点的标志,安装第3个数码管时要将数码管倒过来安装,这样就刚好两个点在一起组成一个秒点。

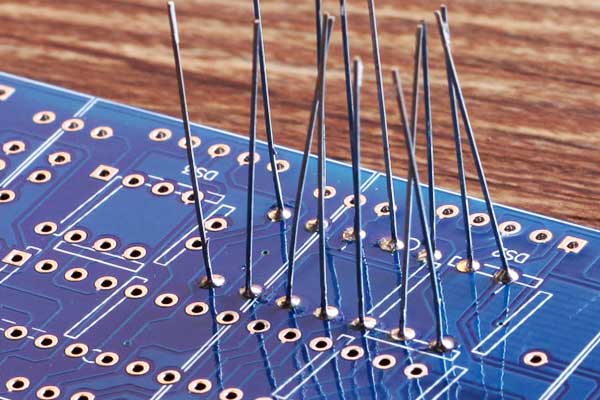

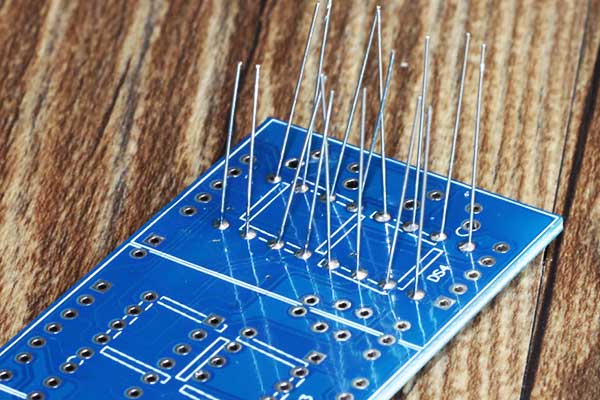

将数码管的引脚全部焊接好,焊接好的数码管引脚可以不用剪脚。

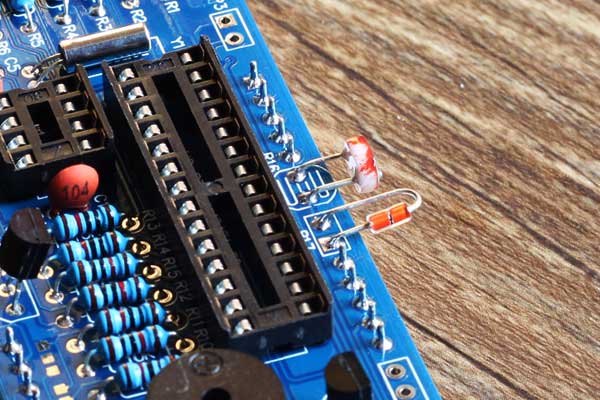

安装光敏电阻和热敏电阻

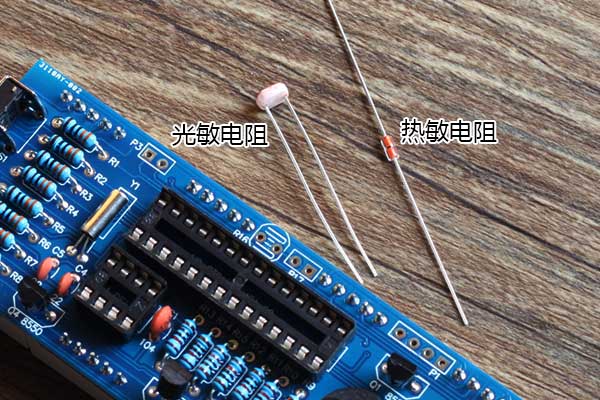

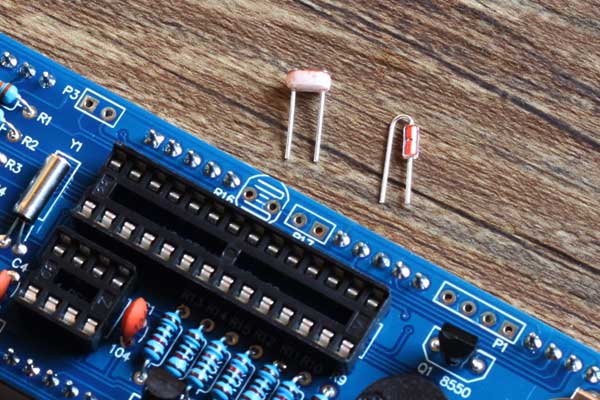

光敏电阻和热敏电阻,没有正负之分。按上图所示,将多余的引脚剪掉。并装在R16光敏电阻的位置,R17热敏电阻的位置。

将光敏电阻和热敏电阻焊接好,注意:、焊接时间不能太长,温度不能太高,否则容易损坏光敏电阻。

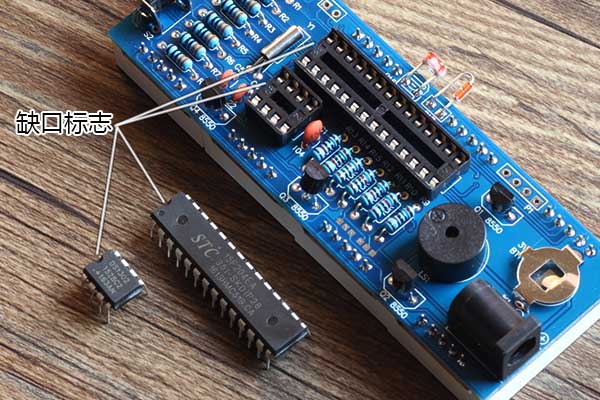

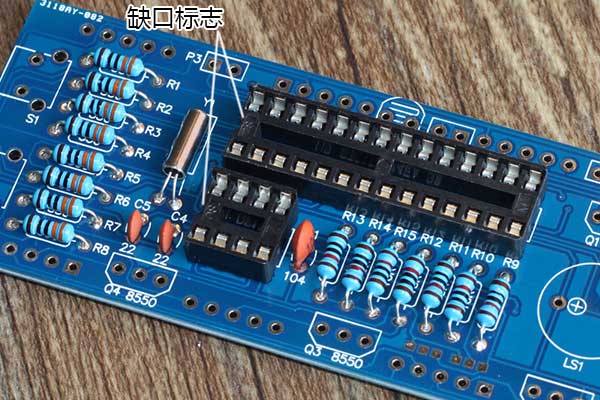

将芯片装在电路板上,缺口对准电路板上带缺口标志的位置。

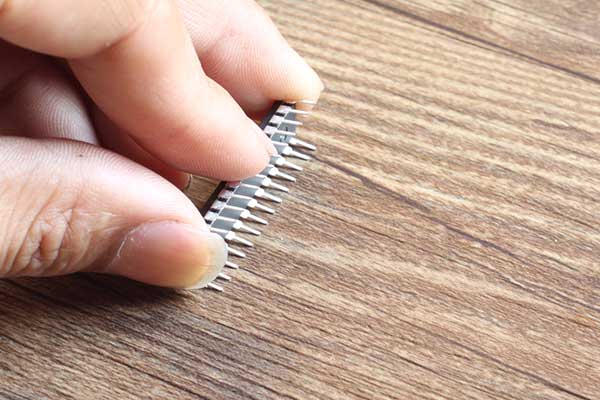

可以将芯片在桌子上往里掰一下,让引脚都往里一些,这样更容易安装上去。

安装好的芯片。注意全部的引脚要插入到位,要接触良好。

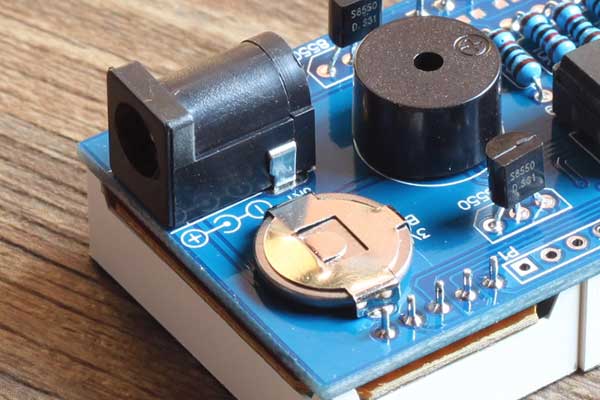

安装电池,电池正极朝上

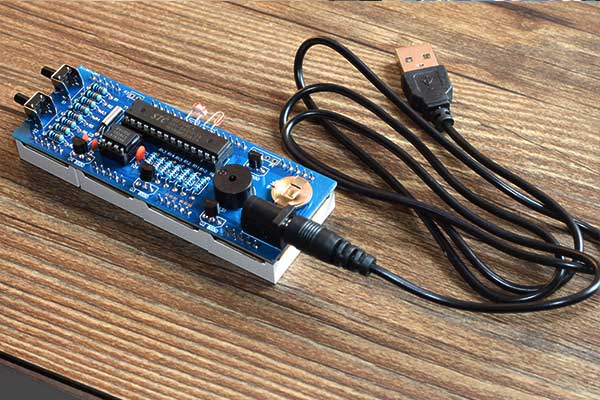

接上USB供电线,通电测试。可以用电脑上USB口供电,也可以用手机充电器供电,只要是5V的就行。

用电池供电,1天就没有电了。我们用1节高容量电池,也就只能工作3天,就没有电了。

数码管显示有可能会比较刺眼,可以将贴膜帖在数码管上,这样数码管显示就比较柔和了。

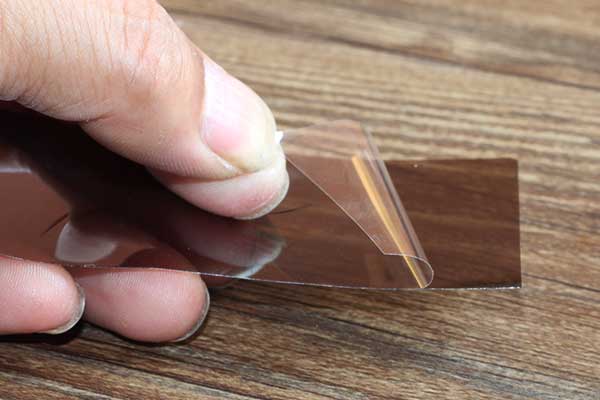

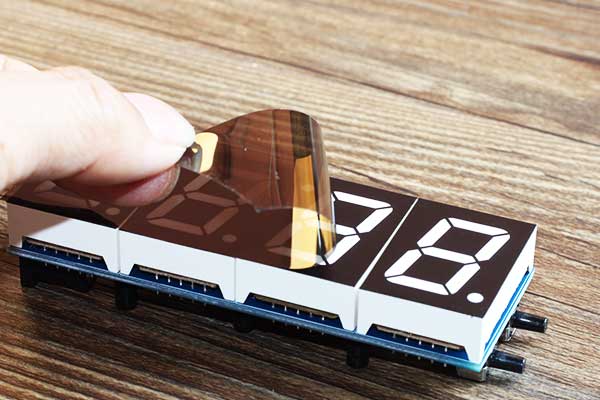

贴膜有两层,可以从边角上开始撕开,带有背胶的,直接贴在数码管上面。

将贴膜直接贴在数码管上面。

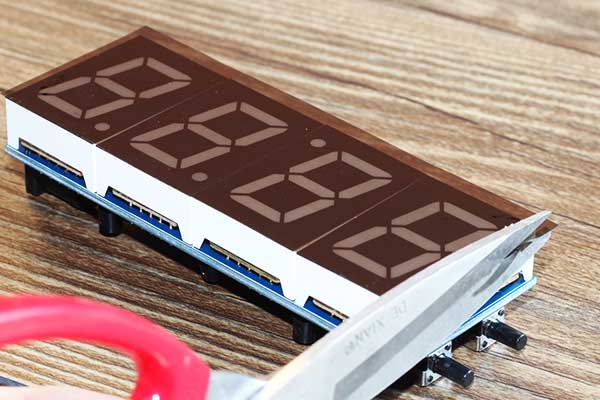

用剪刀或小刀将多余的边剪掉

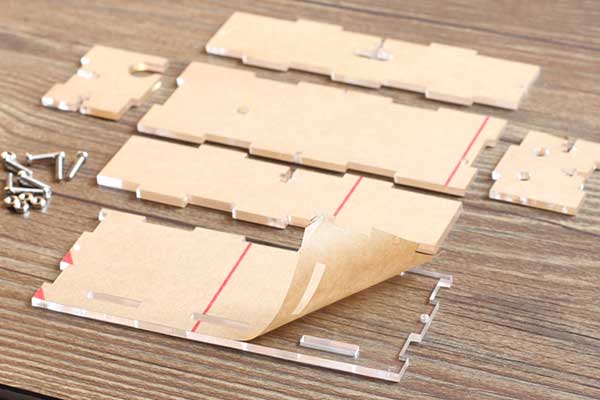

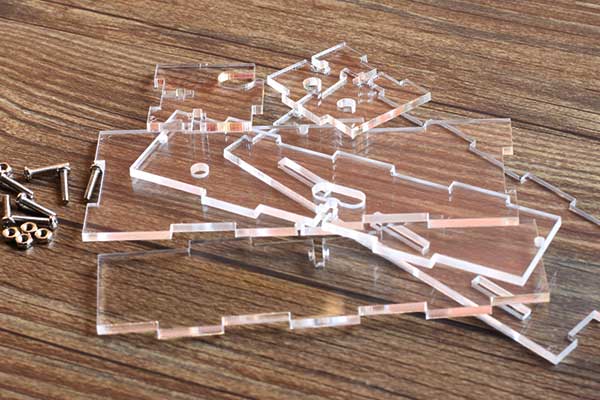

安装外壳。外壳一共有6个面,先将两面的保护膜撕掉。

撕了保护膜的外壳。

这膜应该会撕吧,请不要讲寄给您的是木头的,不是透明的。

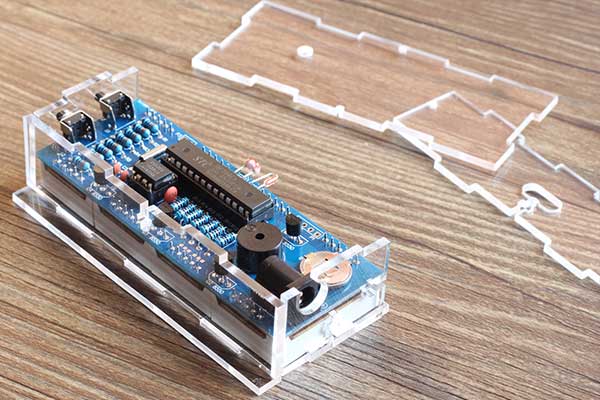

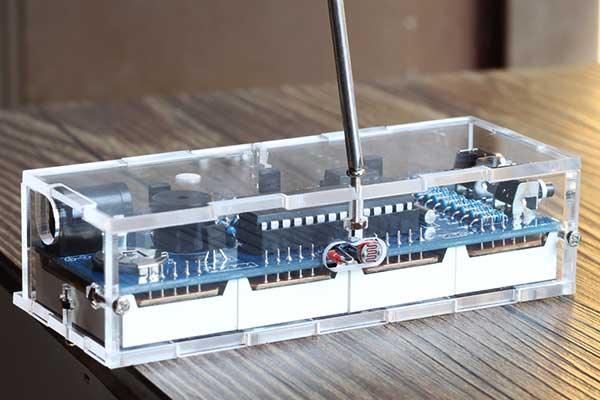

六个面拼成一个盒子,一共用六颗螺丝和六颗螺母固定。

将螺母塞入槽中,用螺丝拧上固定。

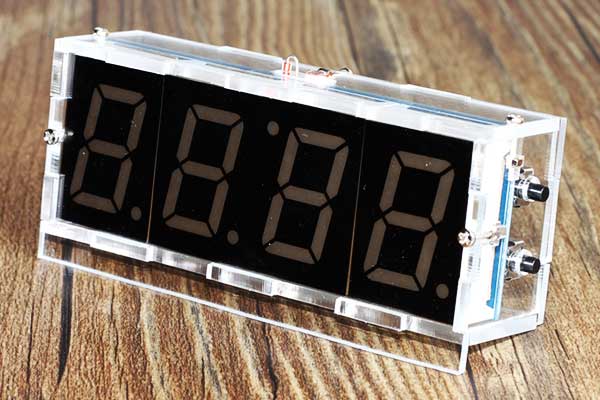

安装完成的图。
