语音时钟安装教程

安装芯片。芯片有方向，每个芯片有一个缺口标记。

特别注意

8脚的语音IC（NY3P03）同8脚的时钟IC（DS1302）

千万别装错位置，装错就烧DS1302。

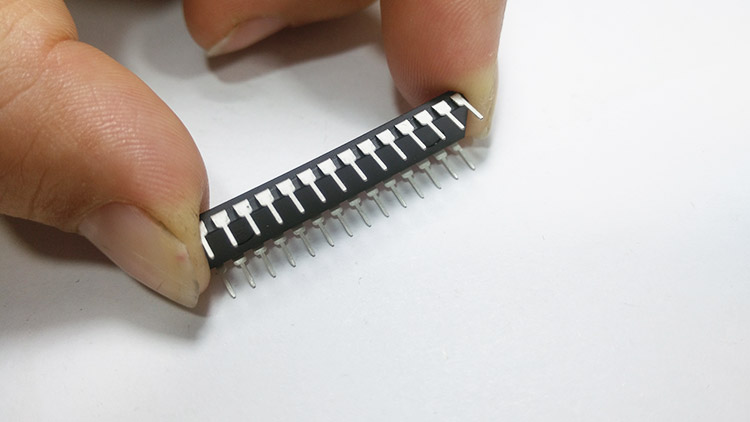

将芯片在桌子上弯一点，方便插入IC座。

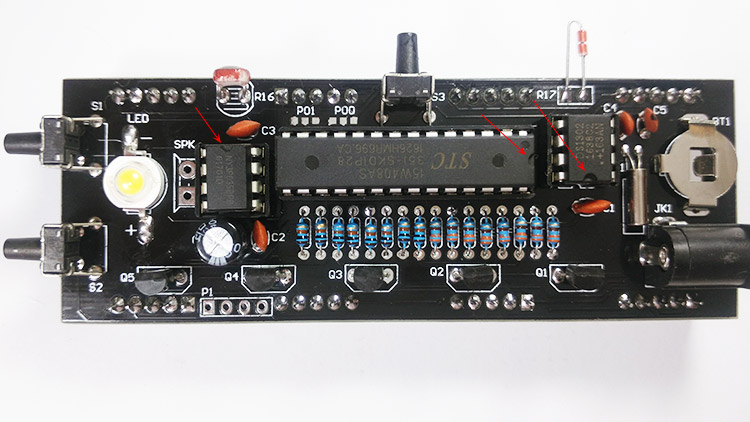

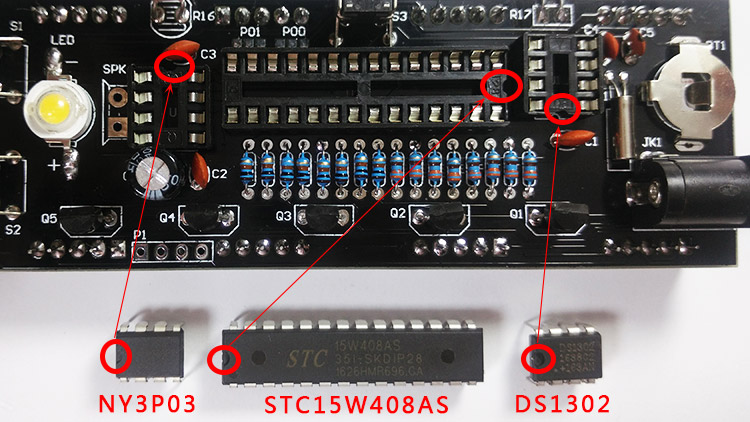

装上的集成电路，注意缺口方向。

如上图左边是语音IC（NY3P03），靠近LED灯方向这一边；中间是单片机，右边是时钟IC（DS1302）。

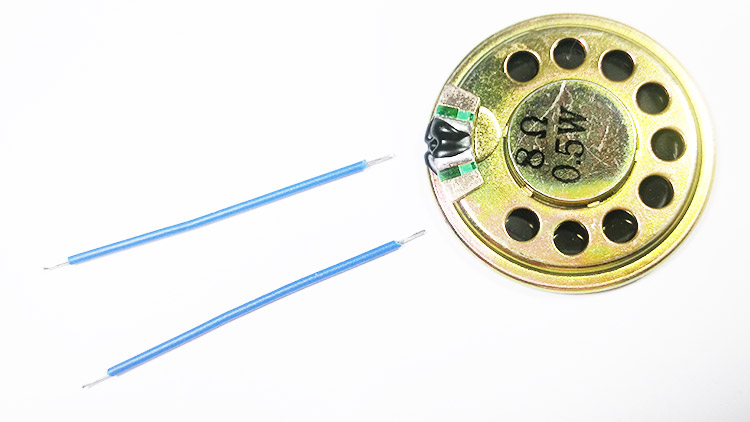

安装喇叭线。

先在铜片上焊一点焊锡。

将导线焊接上去。

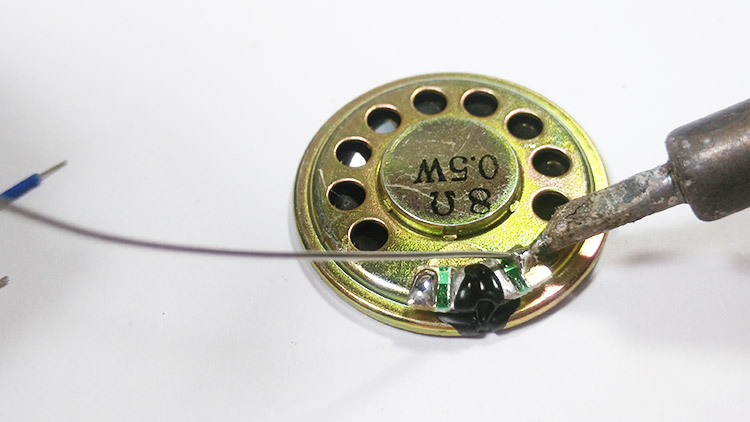

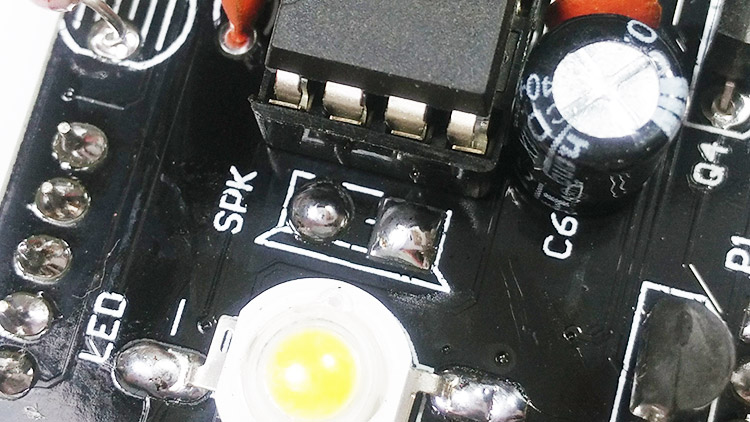

在喇叭的位置焊一点焊锡

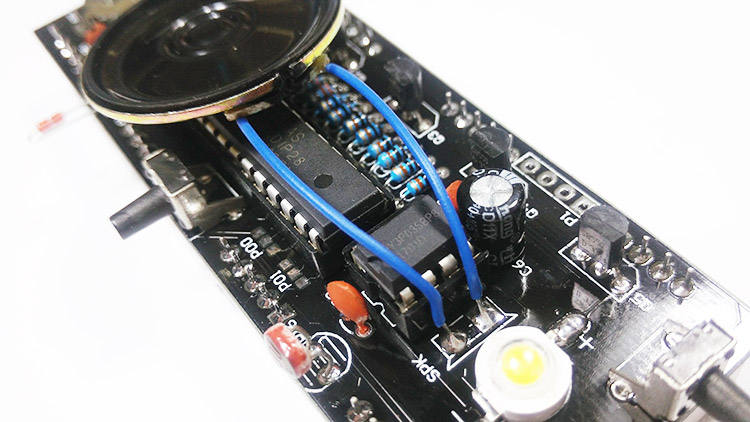

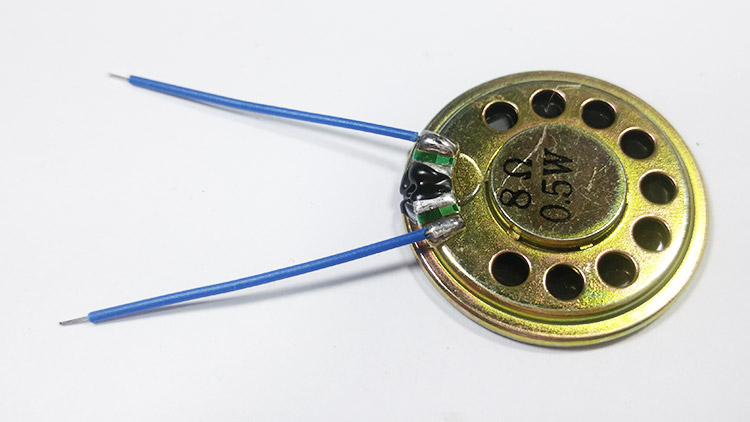

将喇叭焊接上去，不用区分正负。

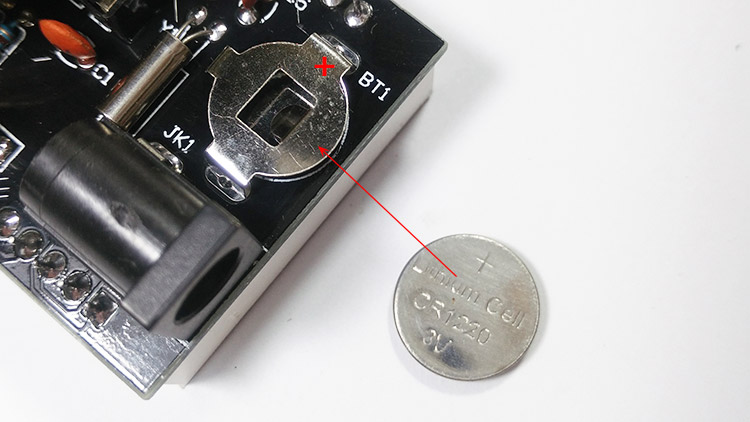

安装纽扣电池，纽扣电池不是供电用的，只是为了断电可以让时间继续走，而不用重新时钟时间。

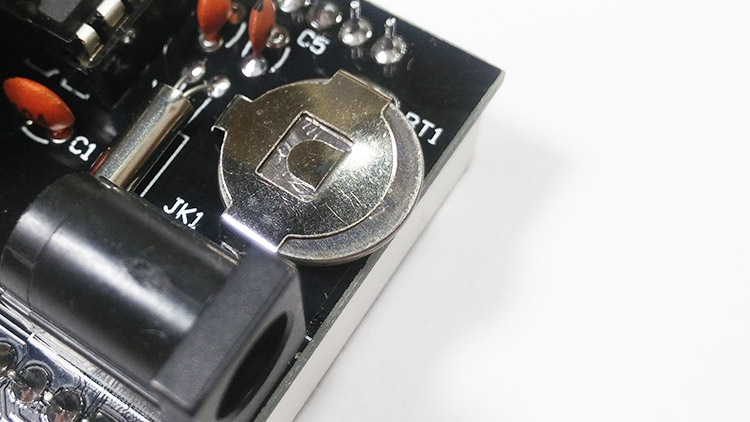

安装好的电池

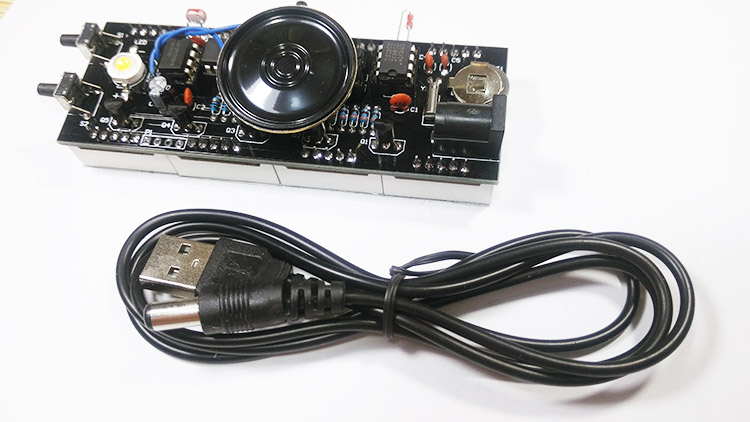

检查所有的元件和集成电路没有错误后，用USB线供电，注意是5V供电，电源不能用大于5V的，大了就烧芯片，也不能有路由器的电源供电。用手机充电器供电就行。
如果用充电宝供电，不能用带有自动断电保护的充电宝。这个时钟工作电流大概在30mA，充电宝检测到低电流，以为是手机充电完毕，会自动断电。

关于用电池供电，电池供电也就1-2天就没有电了，这样每两天都得充电，所以更加麻烦，还不如直接用USB供电。

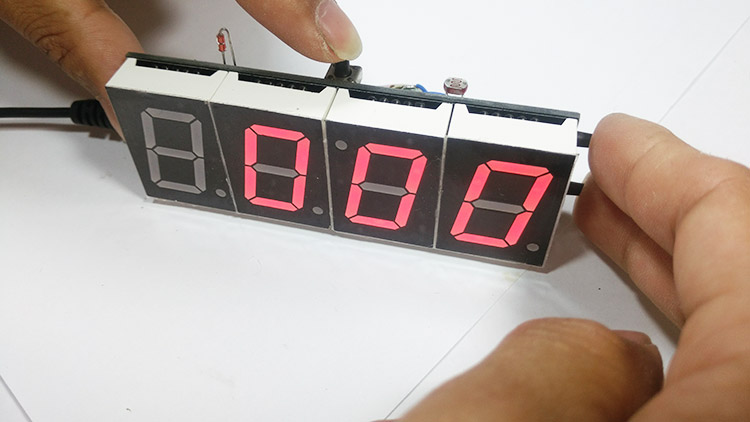

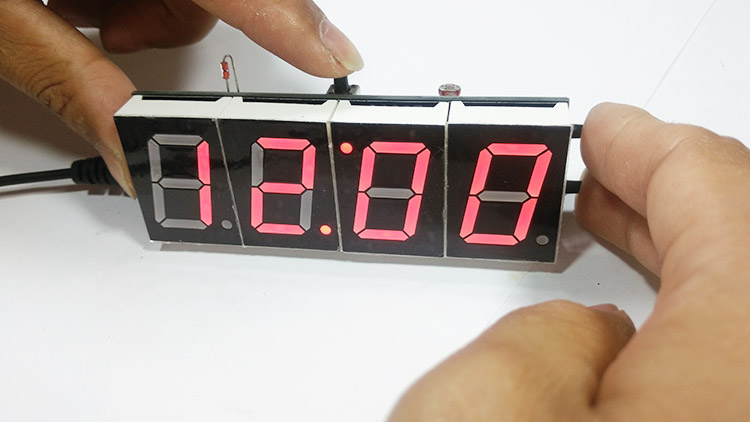

通电，需要复位一下才能正常工作，复位方法是同时按住3个按键不放，保持5秒以上，然后就会显示12.00.

关于复位不了，或者显示乱码，这就要检查焊接了。

所有的故障有99%都是因为焊接的原因导致的，请不要说我的绝对不是焊接导致的，这是我们处理售后遇到的普遍问题。

电阻电容三极管，这些元件都是工作在低电压低电流的状态，很难坏的。

复位成功的时钟，下一步是安装外壳和设置时间。

安装贴膜，贴膜的作用是让数码管的颜色更柔和。

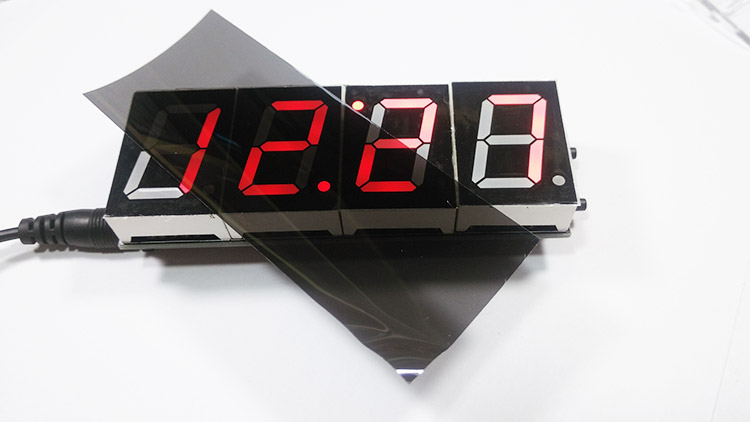

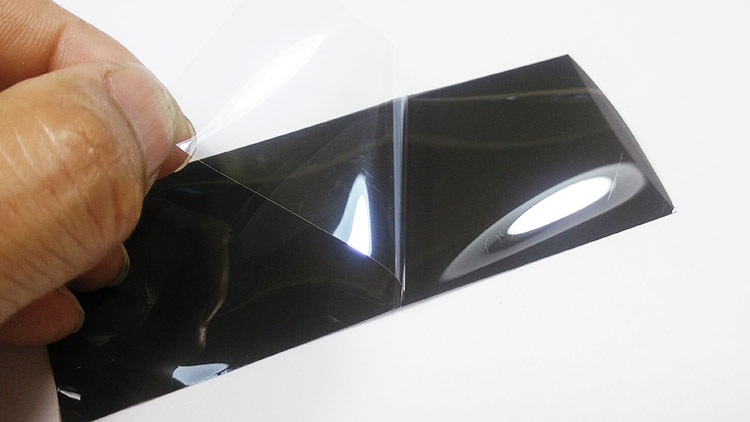

将贴膜的一层薄膜撕掉，膜上有胶，直接贴在数码管上。着就像找透明胶带的口一样，请不要问如何才能撕开这膜。

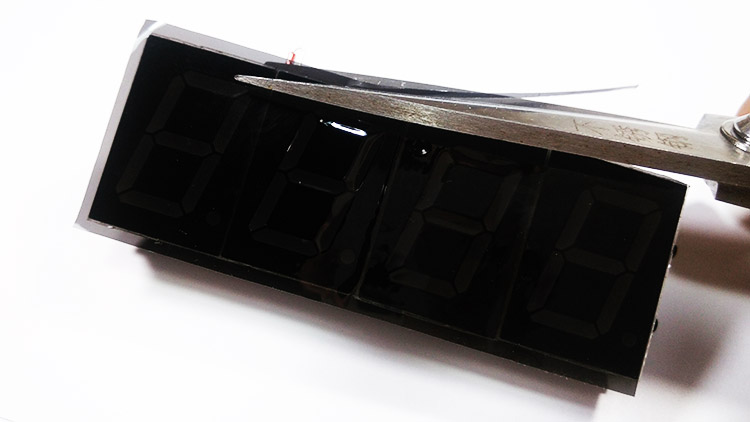

将多余的边修剪好。

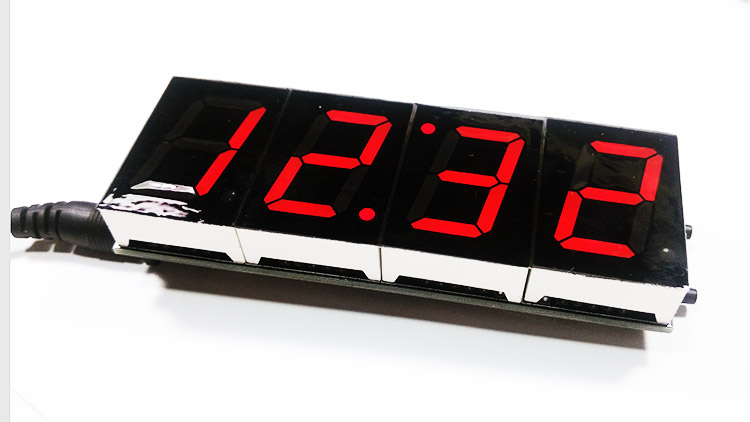

安装好贴膜的显示效果。

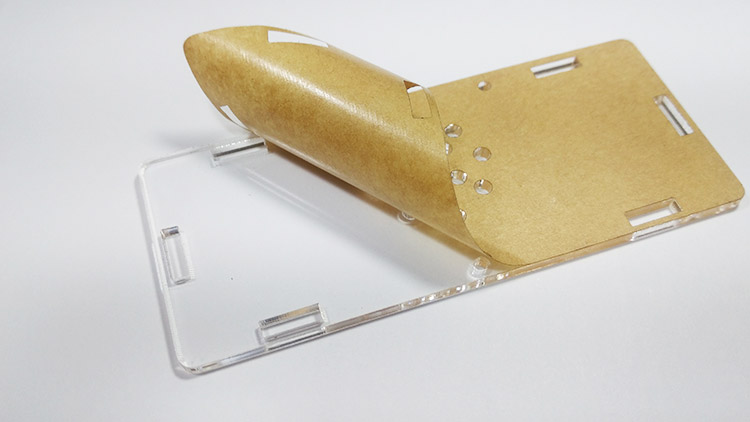

安装外壳，先将保护膜撕掉。（老板给我发的是木头壳，不是透明的，与描述不符合，差评。呵呵，我也是醉了）

DIY是一种享受，享受的是过程，不管成败与否，重要的是一种精神。

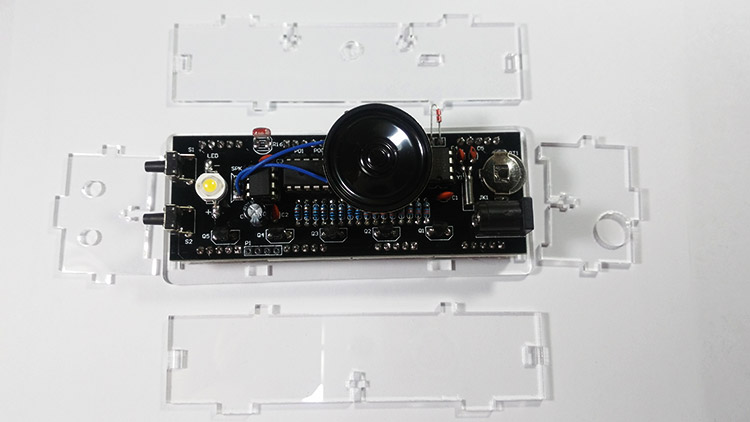

准备好的外壳材料，注意，这是亚克力材料的，比较脆，不能使牛劲。

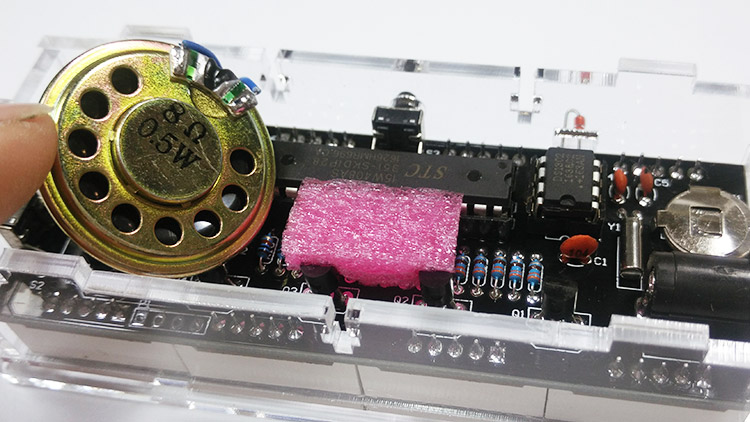

在喇叭之间放点泡沫或者软纸。

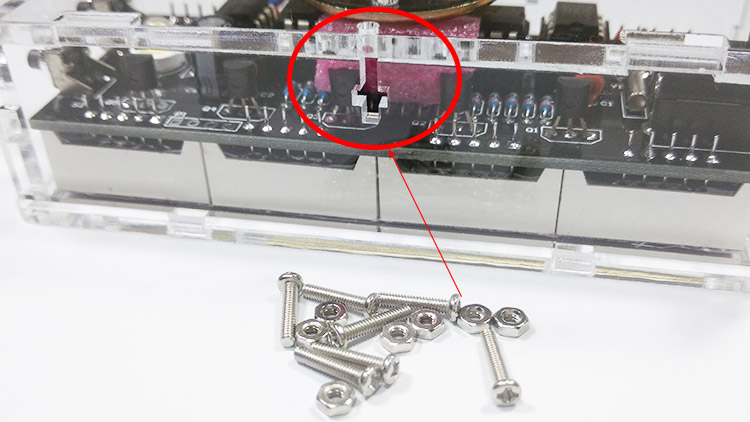

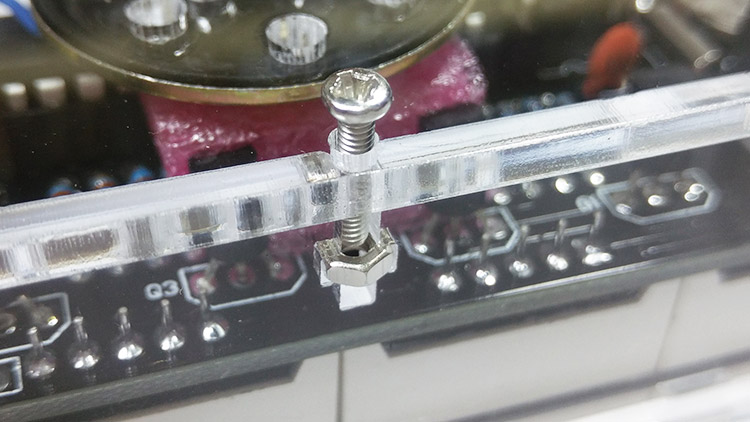

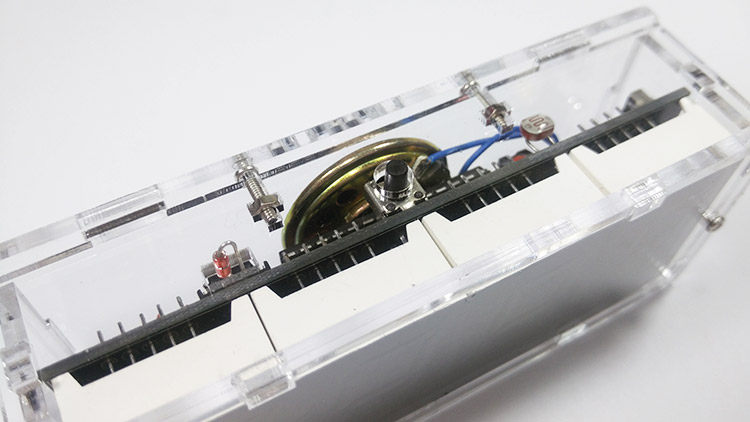

装上螺丝

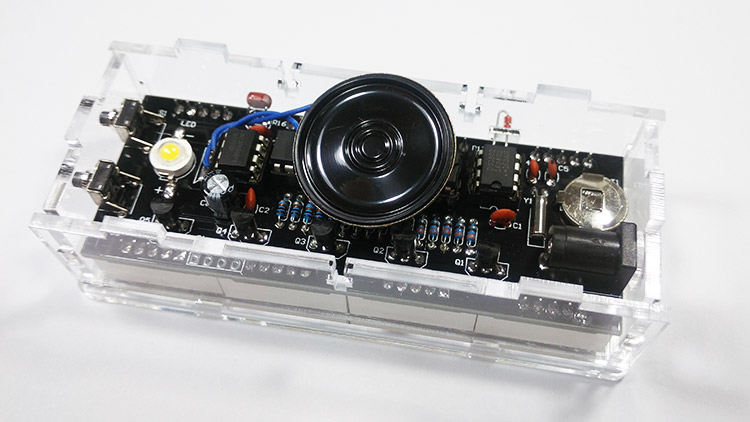

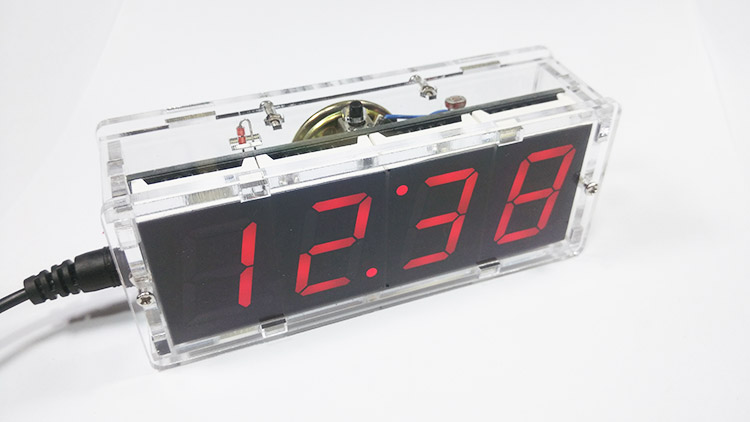

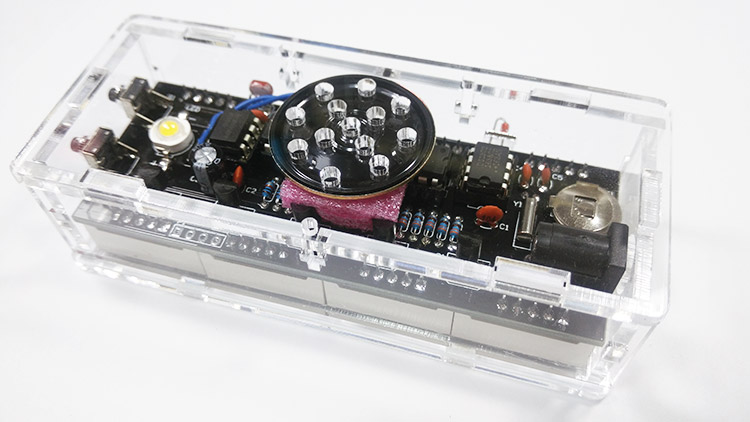

安装完成，亲您的制作成功了吗？

显示时间

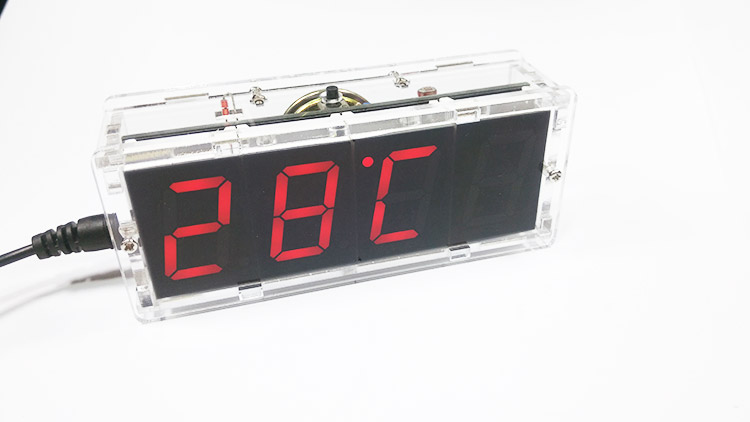

显示温度

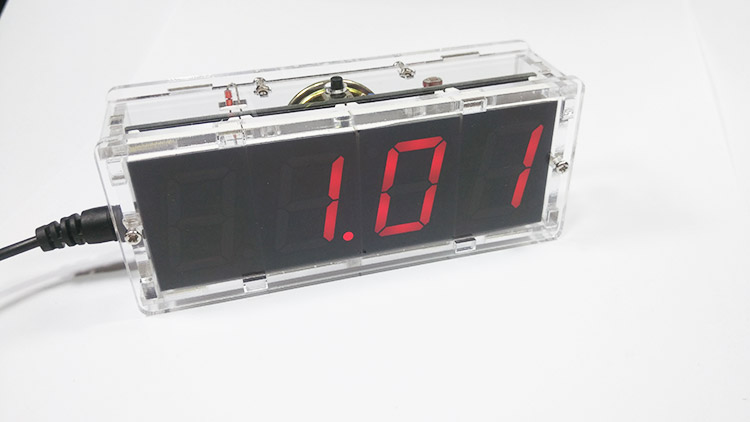

显示日期

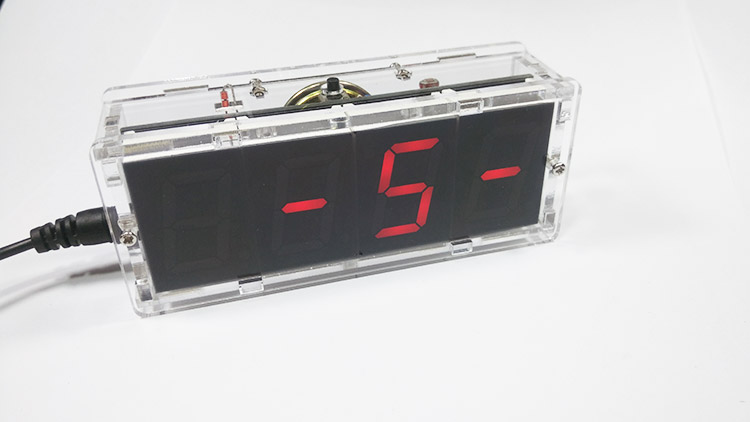

显示星期

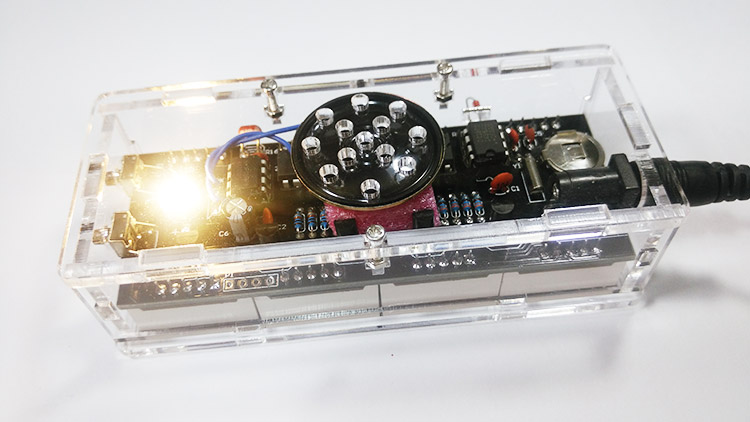

长按语音按键，开启小夜灯。再按则关闭小夜灯。
