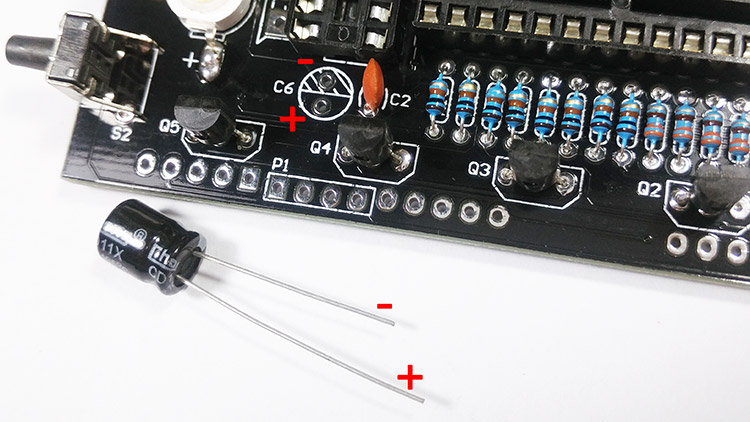

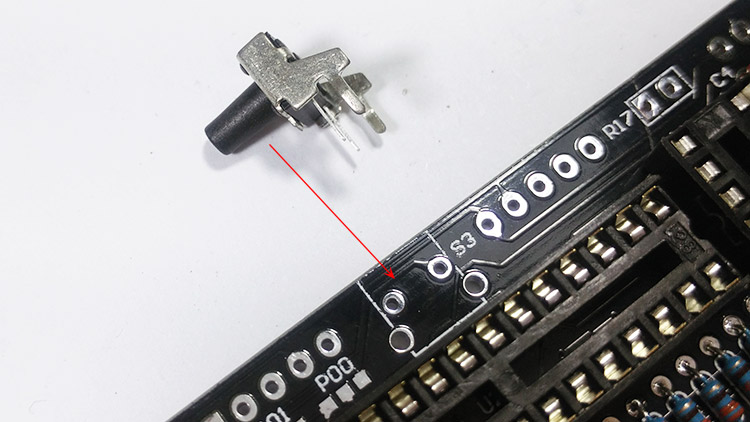

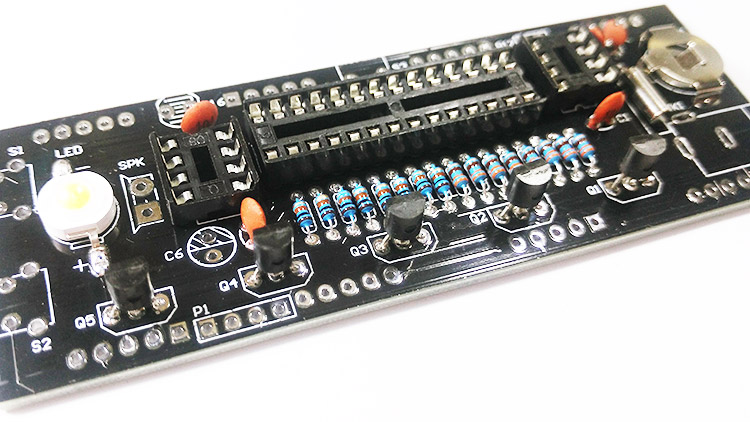

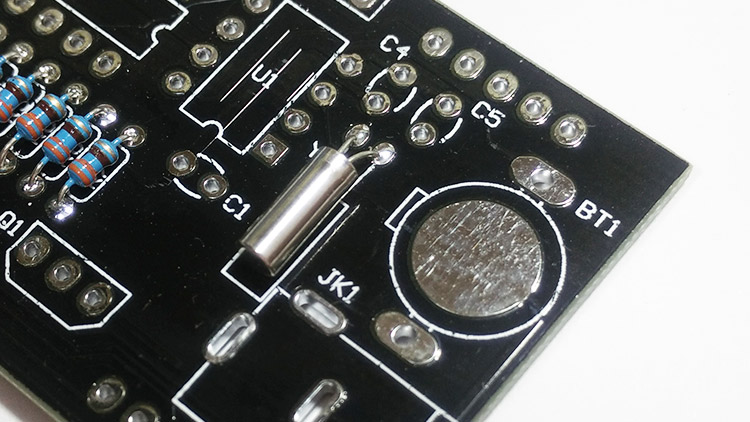

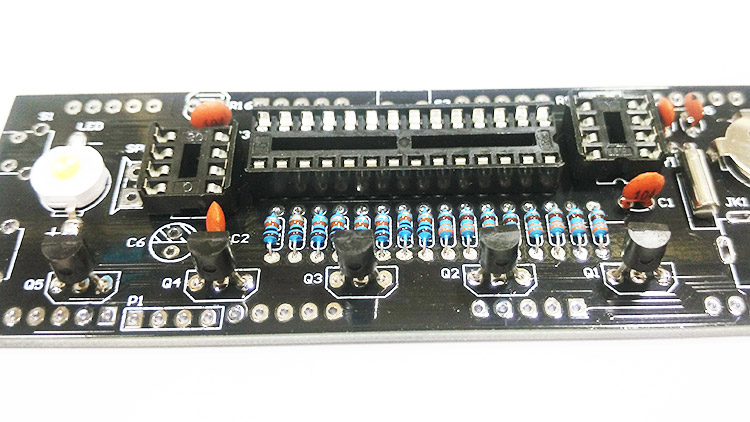

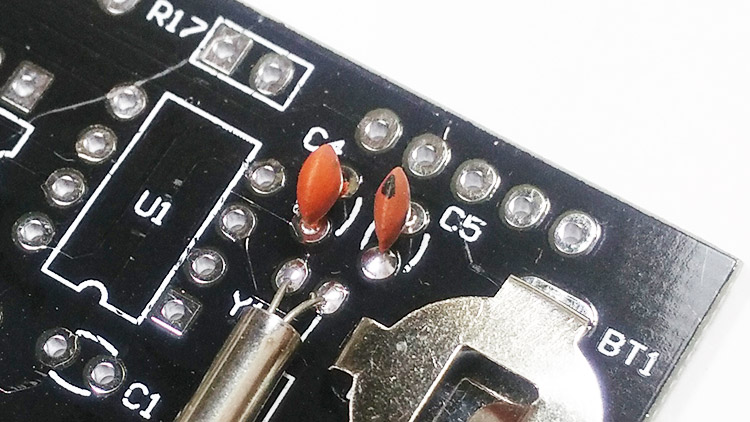

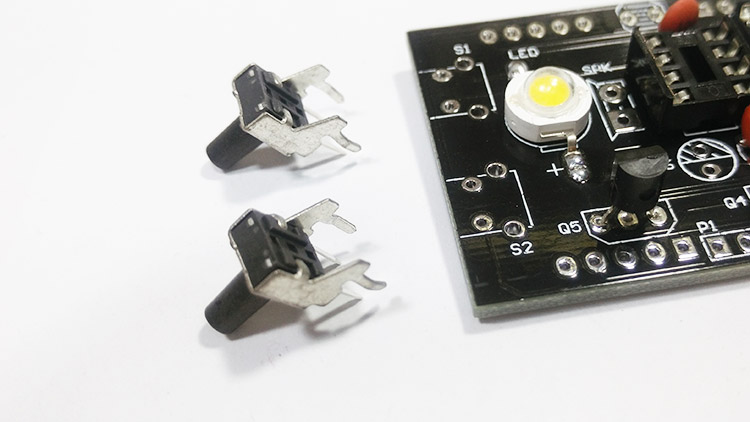

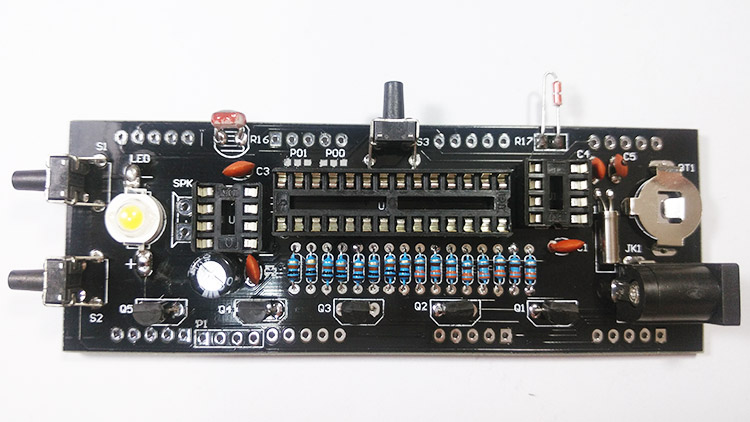

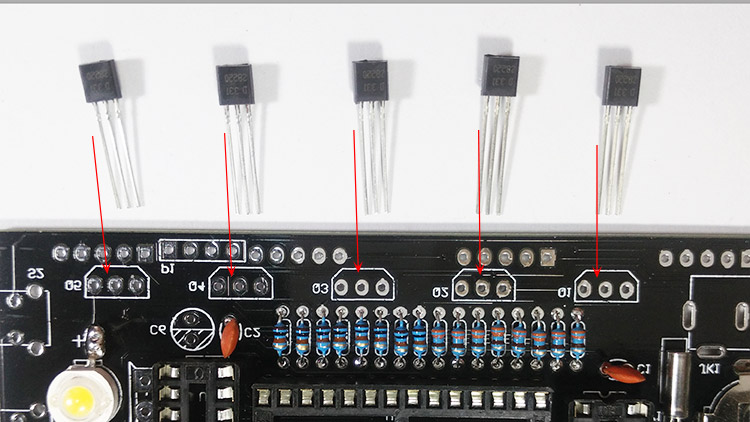

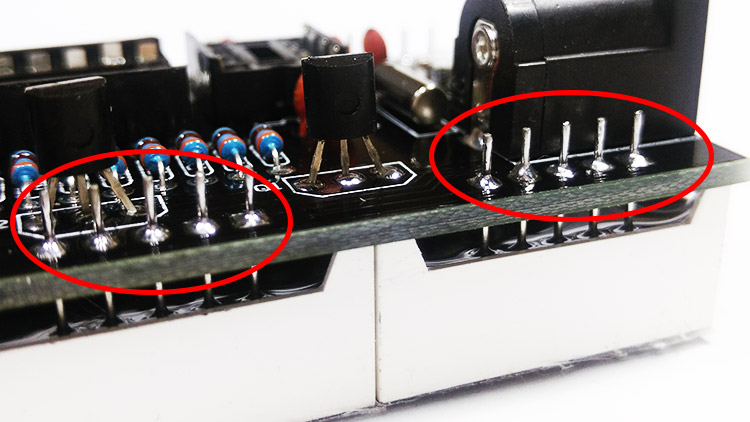

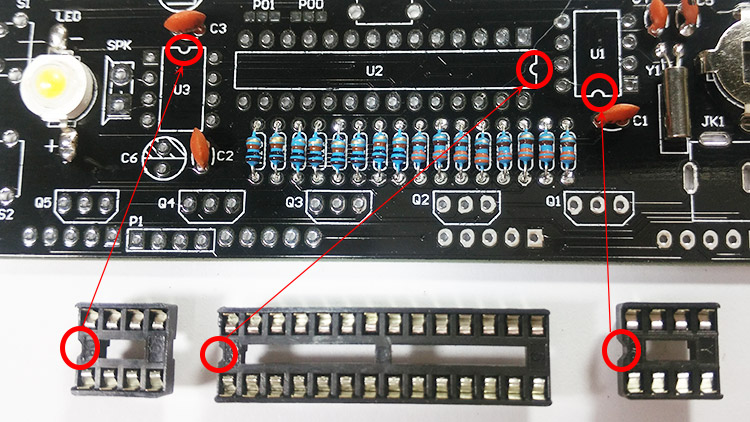

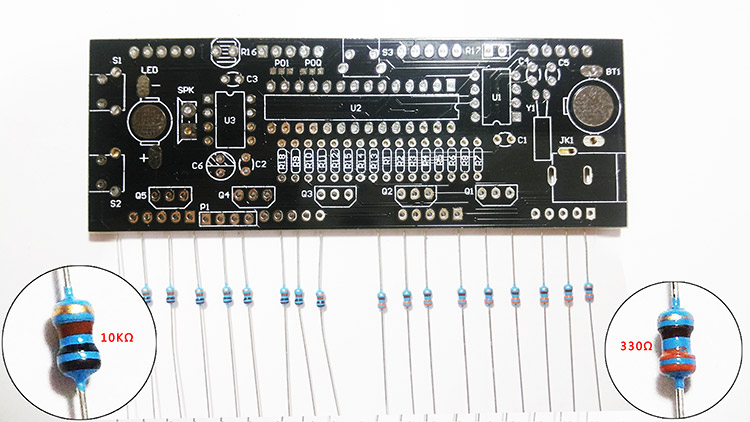

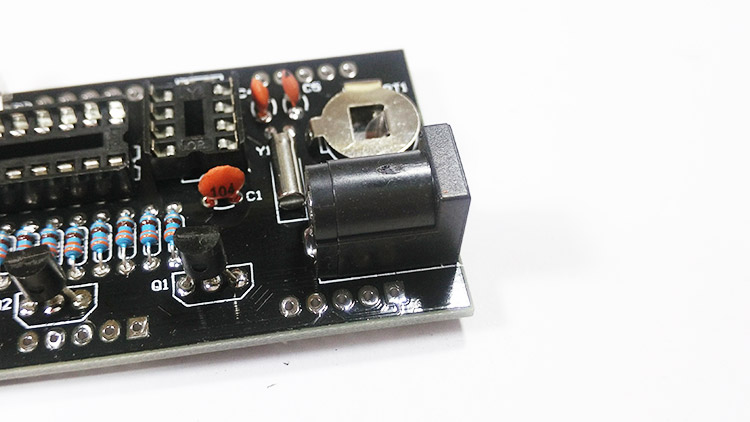

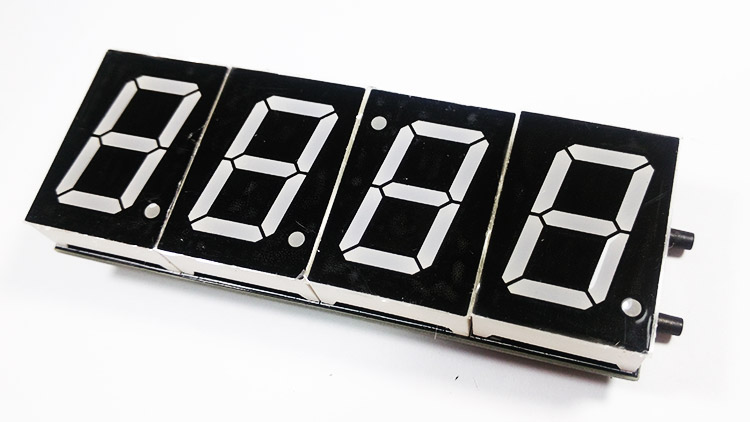

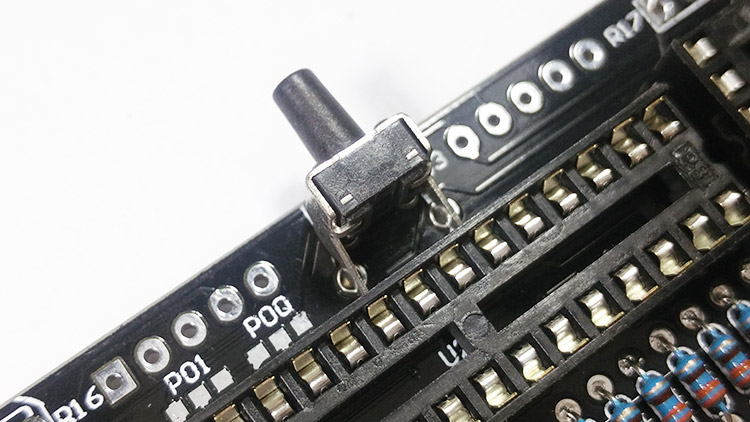

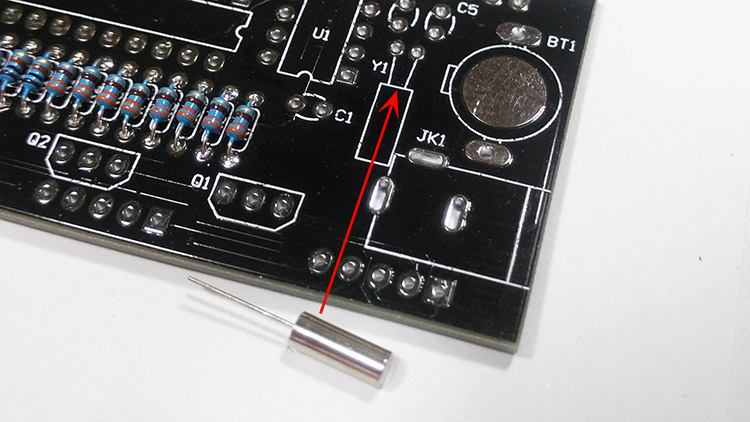

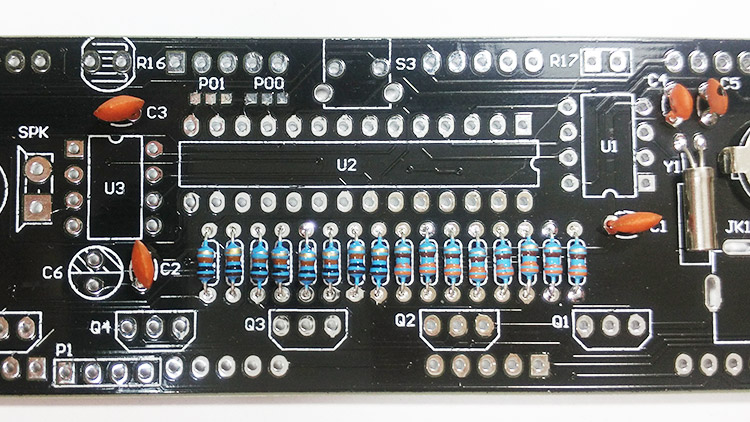

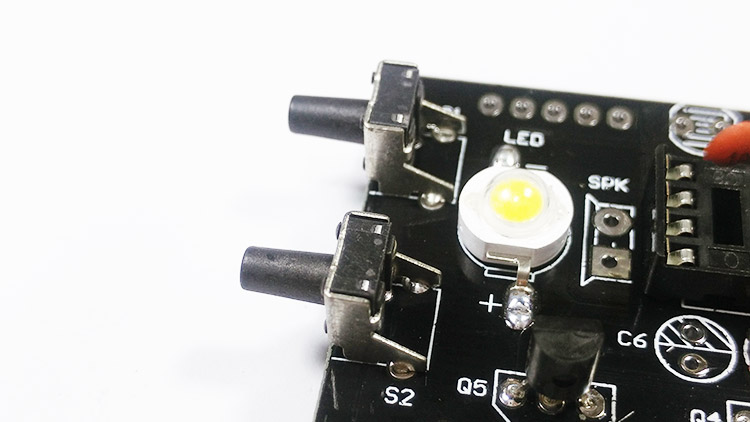

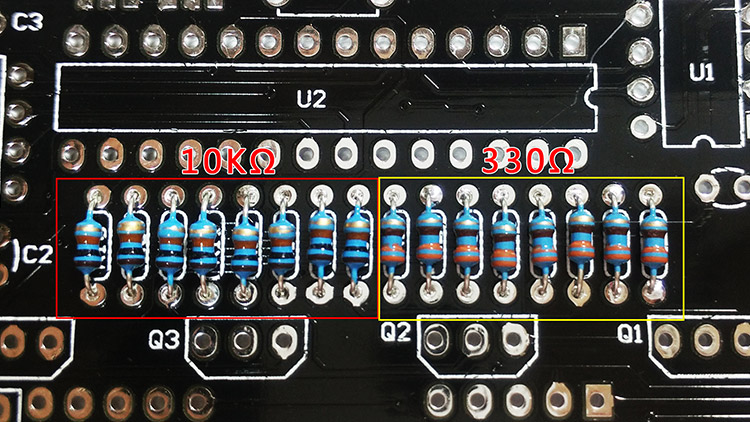

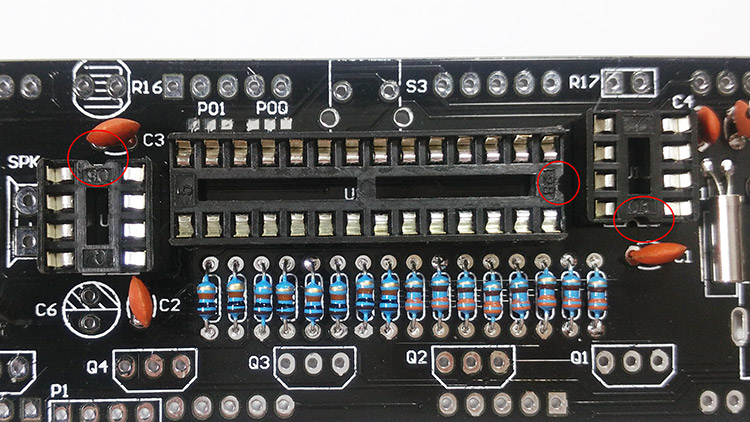

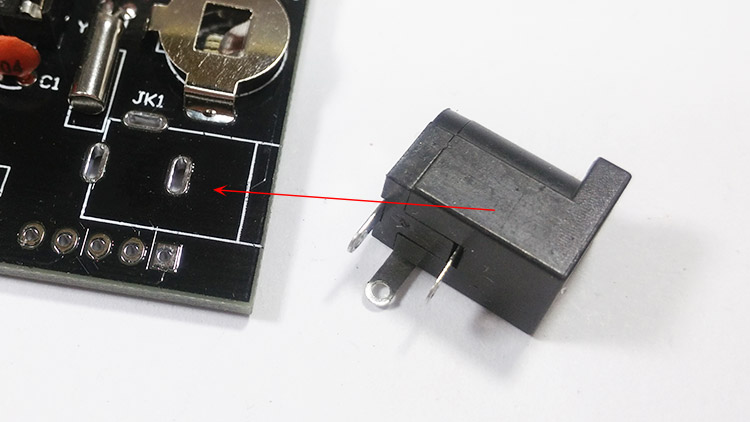

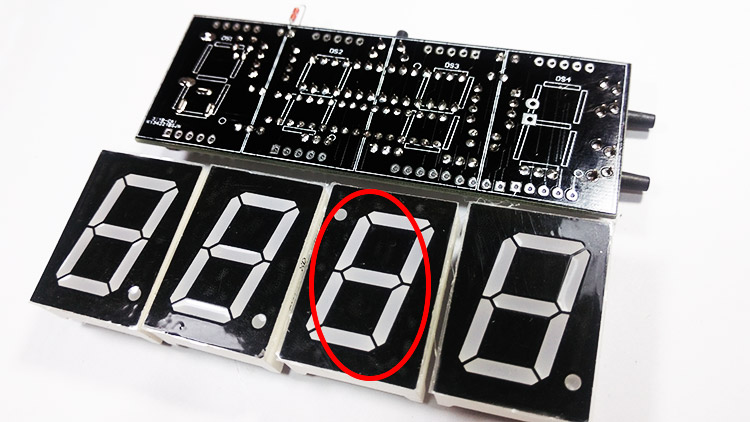

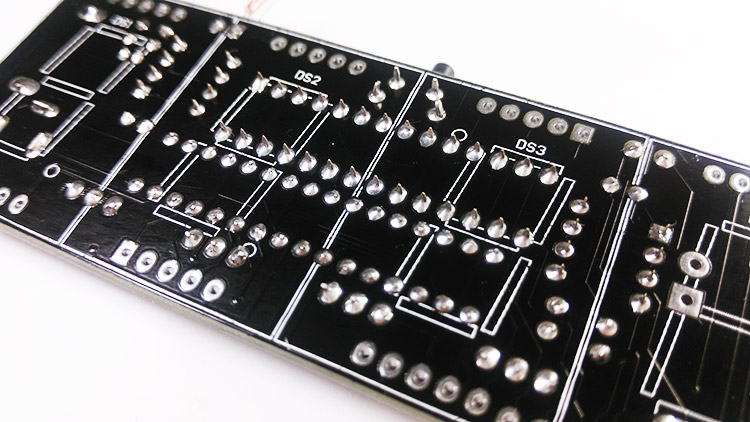

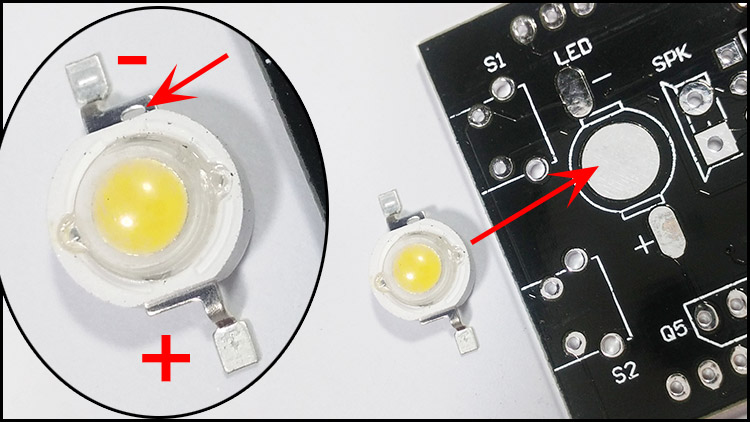

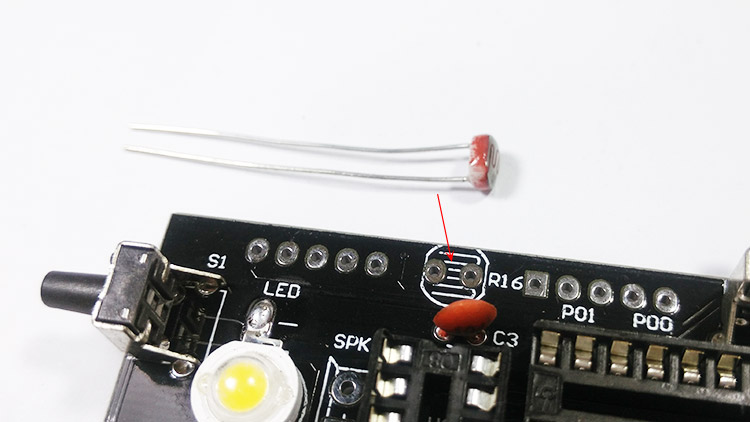

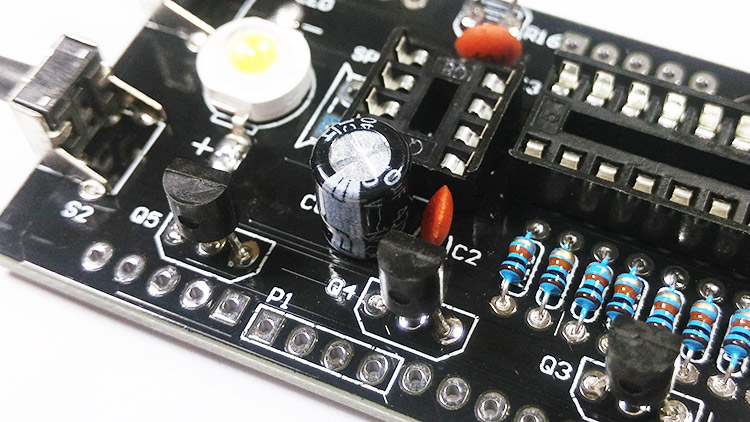

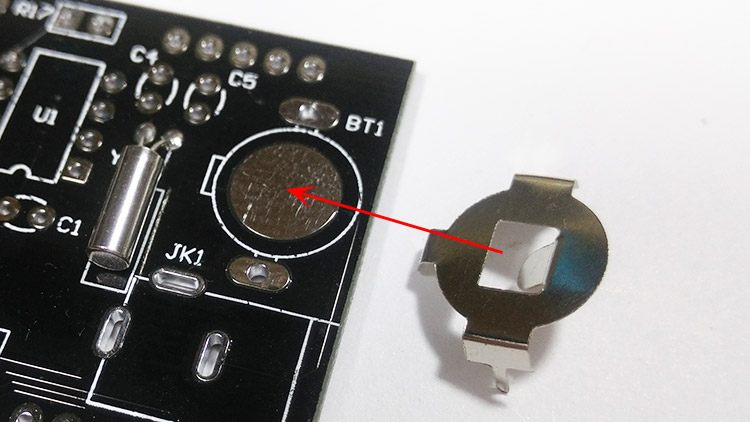

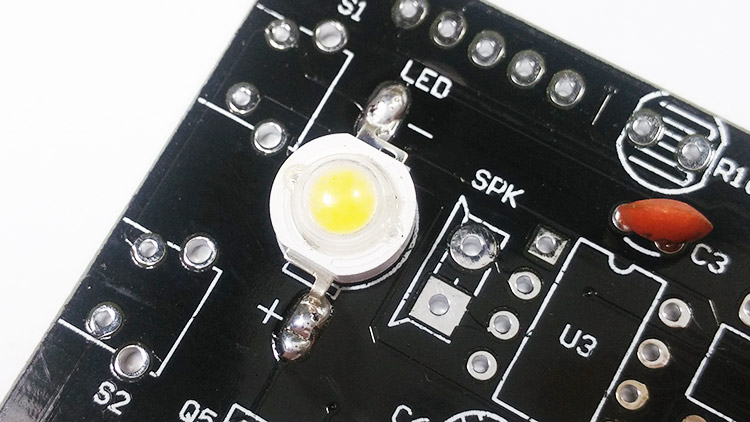

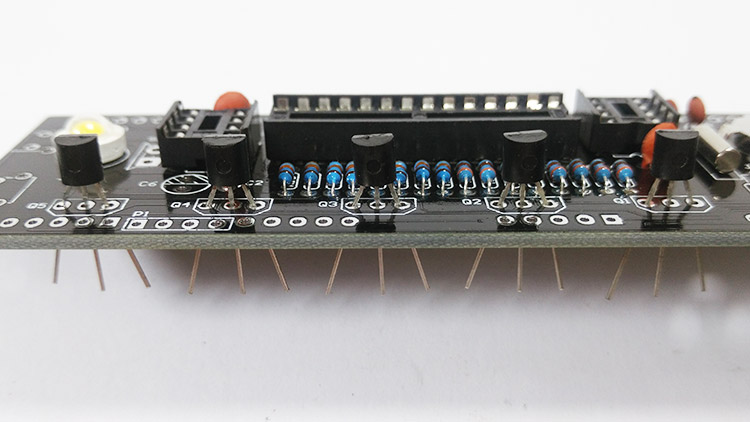

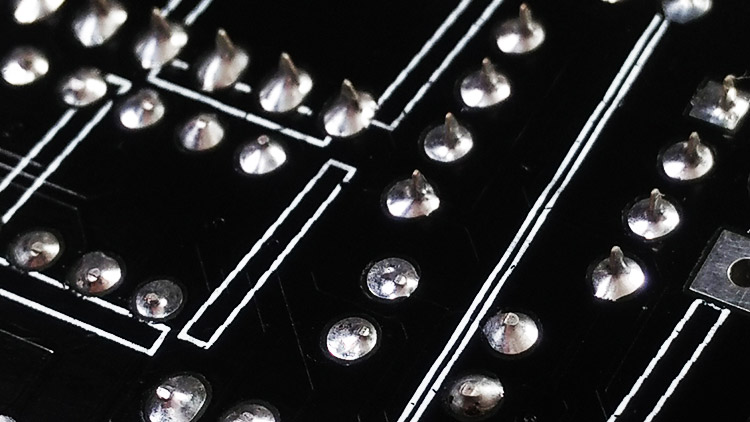

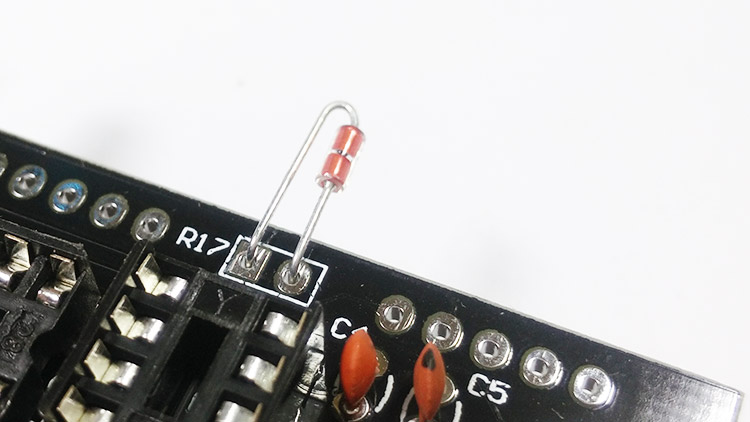

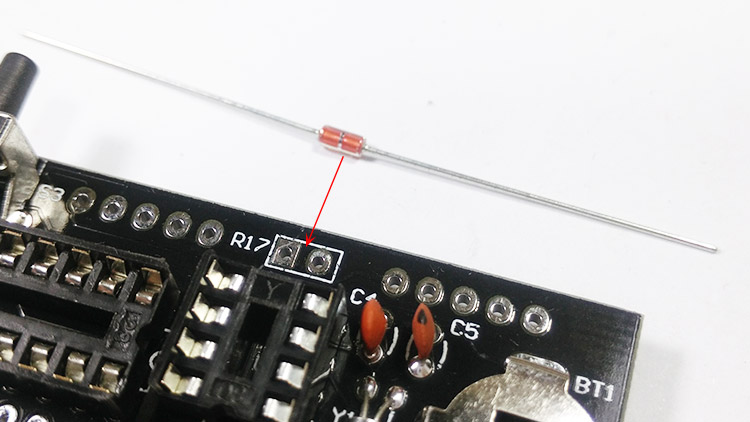

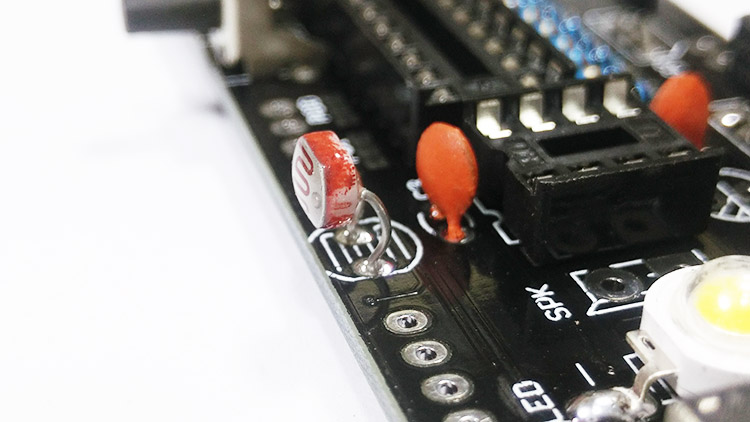

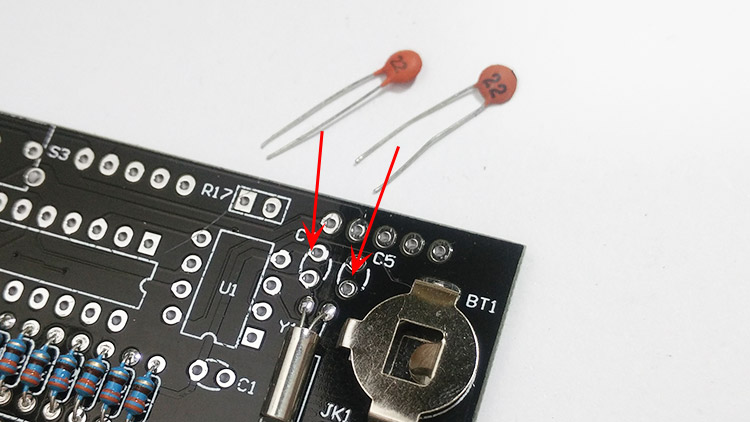

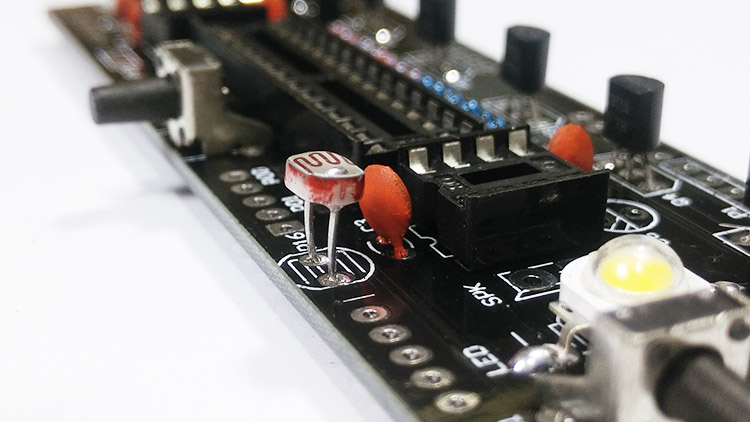

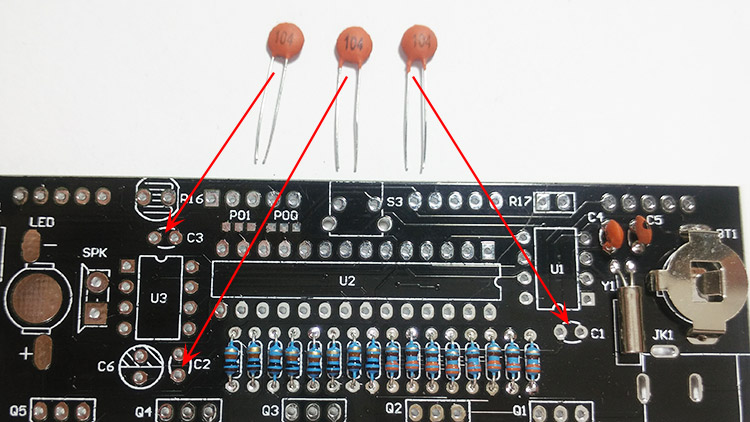

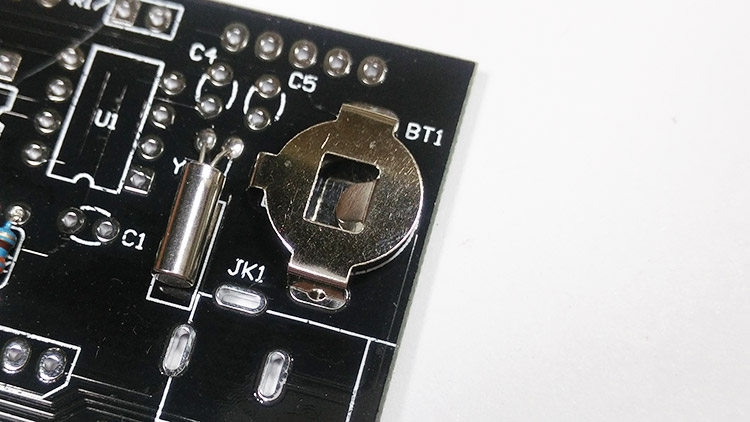

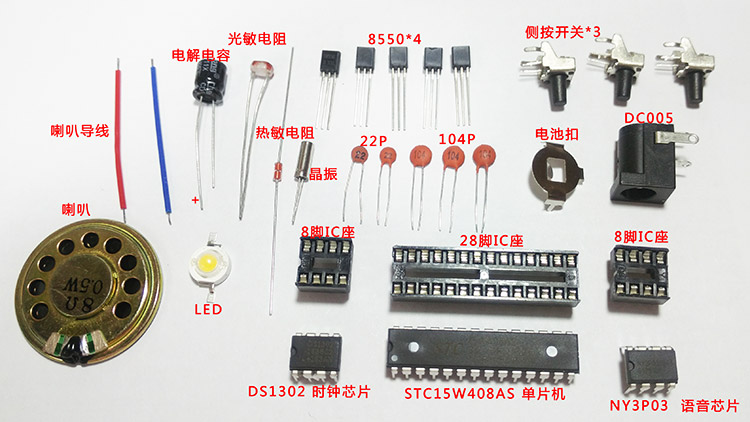

需要安装的元件名称,三极管,LED,电解电容,IC座,三极管。这些元件需要注意安装方向 安装电阻器,10K电阻器的颜色是棕色、黑色、红色、金色。330欧姆的电阻器颜色的橙色、橙色、黑色、金色。 安装好的电阻器。 安装晶振,晶振卧倒安装,没有极性,焊接温度不能太高,容易损坏晶振。 安装好的晶振 安装电池扣 安装好的电池扣 安装22P瓷片电容,瓷片电容没有极性。 安装好的22p瓷片电容 安装104P瓷片电容。104P就是0.1uF 安装好的104瓷片电容 安装LED,LED上面有标正负,在LED的引脚上有“-”的标号,这个方向就是负极。 安装好的LED 安装IC座,IC座是方便拆卸集成电路。IC座上面有一个缺口位置,对准电路板上的缺口标记安装,如上图。 安装好的IC座。注意缺口标志。 安装8550三极管,三极管有方向。安装高度和方向见下图。 安装三极管。 安装好的三极管。 安装好的三极管。 安装侧按开关 安装好的侧按开关,这两个是设置时间的。 安装侧按开关,这个是播放语音,和开小夜灯的开关。 安装好的侧按开关。 安装5V供电座,DC005 安装好的座子。 安装光敏电阻,光敏电阻没有正负极。 光敏电阻焊接温度不能太高,容易损坏光敏电阻。如上图的高度。 焊好后,将光敏电阻弯90度,方便检测光线。 安装热敏电阻,热敏点没有正负极。 安装好的热敏电阻。热敏电阻这样方便探出外壳,测量环境温度。 安装电解电容,长脚为正,短脚为负,短脚对着电路板上带影阴的位置,如上图所标。 安装好的电解电容 基本的元件安装完毕,检查有没有安装错误,有没有漏装!!!! 所有的焊点都必须合格,不能有脏物(包括松香渣,特别是晶振旁边,不能用助焊膏焊接,用助焊膏焊接的时钟时间不走或者不准) 检查有没有短路,断路、有没有虚焊,确保没有问题才能安装数码管。 安装数码管,第3个数码管需要倒过来安装,千万别装错,装上去容易,才下来就麻烦了。 安装好的数码管效果。 确定没有错误后再将数码管的引脚焊接好。
